Маркировка диодов необходима для облегчения их выбора. Опытные радиолюбители помнят механизм маркирования наизусть. Она разработана, чтобы обозначать все технические характеристики конкретного диода на его корпусе. Она рассчитана на небольшой ток до 10А и состоит из шести буквенных или цифровых обозначений. Также в маркировке содержится информация о материалах их изготовления, например буква «К» означает кремний, «Г» – германий. На диодах иностранного проивзодтсва используются обозначения из таблицы Менделеева, то есть Si, Gr.

В статье приведены все аспекты маркировки диодов, расшифровка значений, трактовка другой информации, которая наносится на корпус его производителем. А также вниманию читателя представлены интересные видеоролики по теме статьи, и дополнительный полезный материал в заключении.

Маркировка диодов.
Маркировка диодов.

Тип маркировки диодов

Для обозначения исходного полупроводникового материала используются следующие символы:

  • Г, или 1, — германий или его соединения;
  • К, или 2, — кремний или его соединения;
  • А, или 3, — соединения галлия;
  • И, или 4, — соединения индия.

Для обозначения подклассов диодов используется одна из следующих букв:

  • Д — диоды выпрямительные и импульсные;
  • Ц — выпрямительные столбы и блоки;
  • В — варикапы;
  • И — туннельные диоды;
  • А — сверхвысокочастотные диоды;
  • С — стабилитроны;
  • Г — генераторы шума;
  • Л — излучающие оптоэлектронные приборы;
  • О — оптопары.

Для обозначения наиболее характерных эксплуатационных признаков приборов (их функциональных возможностей) используются следующие цифры.

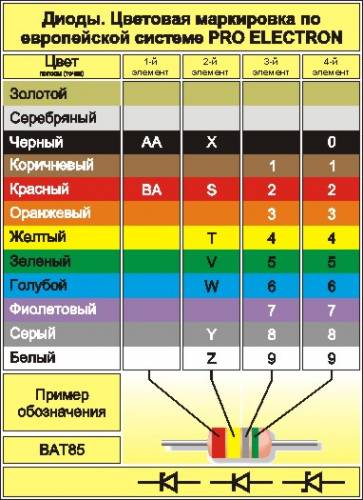

Европейская маркировка диодов.
Европейская маркировка диодов.

Диоды (подкласс Д):

1 — выпрямительные диоды с постоянным или средним значением прямого тока не более 0,3 А;

2 — выпрямительные диоды с постоянным или средним значением прямого тока более 0,3 А, но не свыше 10 А;

4 — импульсные диоды c временем восстановления обратного сопротивления более 500 нс;

5 — импульсные диоды c временем восстановления более 150 нс, но не свыше 500 нс;

6 — импульсные диоды c временем восстановления 30… 150 нс;

7 — импульсные диоды c временем восстановления 5…30 нс;

8 — импульсные диоды c временем восстановления 1…5 нс;

9 — импульсные диоды c эффективным временем жизни неосновных носителей заряда менее 1 нс.

Материал в тему: Что такое кондесатор

Выпрямительные столбы и блоки (подкласс Ц):

1 — столбы с постоянным или средним значением прямого тока не более 0,3 А;

2 — столбы с постоянным или средним значением прямого тока 0,3…10 А;

Будет интересно➡  Что такое эффект Ганна и при чем здесь диоды

3 — блоки с постоянным или средним значением тока не более 0,3 А;

4 — блоки с постоянным или средним значением прямого тока 0,3… 10 А.

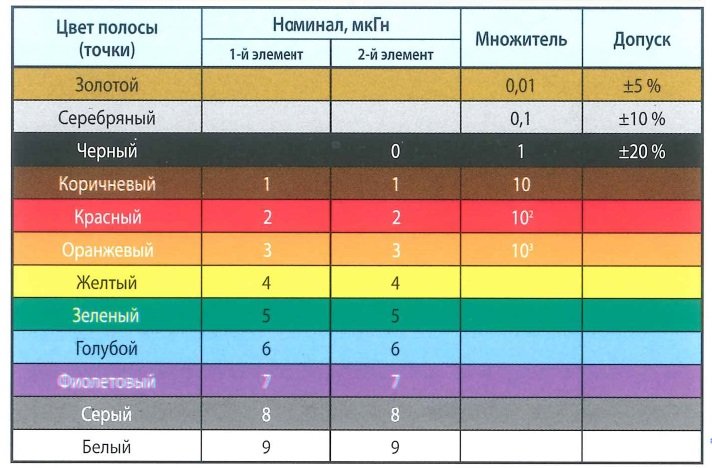

Цветовая маркировка индуктивности.
Цветовая маркировка индуктивности.

Варикапы (подкласс В):

1 — подстроечные варикапы;

2 — умножительные варикапы.

Туннельные диоды (подкласс И):

— усилительные туннельные диоды;

— генераторные туннельные диоды;

— переключательные туннельные диоды;

— обращенные диоды.

Сверхвысокочастотные диоды (подкласс А):

  • смесительные диоды;
  • детекторные диоды;
  • усилительные диоды;
  • параметрические диоды;
  • переключательные и ограничительные диоды;
  • умножительные и настроечные диоды;
  • генераторные диоды;
  • импульсные диоды.

Стабилитроны (подкласс С):

  • 1 — стабилитроны мощностью не более 0,3 Вт с номинальным напряжением стабилизации менее 10 В;
  • 2 — стабилитроны мощностью не более 0,3 Вт с номинальным напряжением стабилизации 10…100 В;
  • 3 — стабилитроны мощностью не более 0,3 Вт с номинальным напряжением стабилизации более 100 В,
  • 4 — стабилитроны мощностью 0,3…5 Вт с номинальным напряжением стабилизации менее 10 В;
  • 5 — стабилитроны мощностью 0,3…5 Вт с номинальным напряжением стабилизации 10…100 В;
  • 6 — стабилитроны мощностью 0,3…5 Вт с номинальным напряжением стабилизации более 100 В;
  • 7 — стабилитроны мощностью 5… 10 Вт с номинальным напряжением стабилизации менее 10 В;
  • 8 — стабилитроны мощностью 5… 10 Вт с номинальным напряжением стабилизации 10… 100 В;
  • 9 — стабилитроны мощностью 5… 10 Вт с номинальным напряжением стабилизации более 100 В.

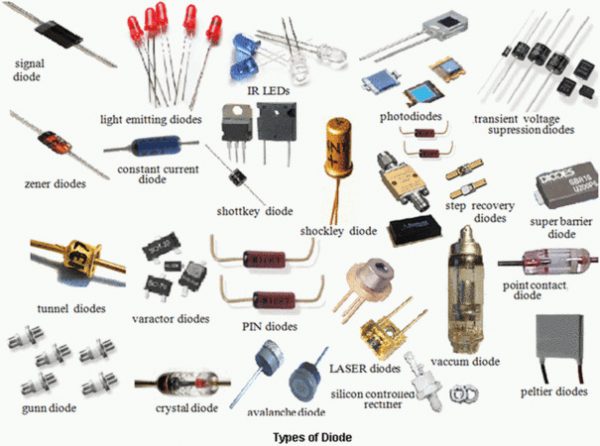

Различные виды диодов.
Различные виды диодов.

Генераторы шума (подкласс Г):

— низкочастотные генераторы шума;

— высокочастотные генераторы шума.

Для обозначения порядкового номера разработки используется двухзначное число от 01 до 99. Если порядковый номер разработки превышает число 99, то в дальнейшем применяется трехзначное число от 101 до 999.

В качестве квалификационной литеры используются буквы русского алфавита (за исключением букв 3, О, Ч, Ы, Ш, Щ, Ю, Я, Ь, Ъ, Э).

В качестве дополнительных элементов обозначения применяются следующие символы:

— цифры 1…9

— для обозначения модификаций прибора, приводящих к изменению его конструкции или электрических параметров;

— буква С

— для обозначения сборок — наборов в общем корпусе однотипных приборов, не соединенных электрически или соединенных одноименными выводами;

— цифры, написанные через дефис

— для обозначения следующих модификаций конструктивного исполнения бескорпусных приборов:

  1. с гибкими выводами без кристаллодержателя;
  2. с гибкими выводами на кристаллодержателе (подложке);
  3. с жесткими выводами без кристаллодержателя (подложки);
  4. с жесткими выводами на кристаллодержателе (подложке);
  5. с контактными площадками без кристаллодержателя (подложки) и без выводов;
  6. с контактными площадками на кристаллодержателе без выводов, буква Р после последнего элемента обозначения — для приборов с парным подбором, буква Г — с подбором в четверки, буква К — с подбором в шестерки.
Примеры обозначения приборов: 2Д204В — кремниевый выпрямительный диод с постоянным и средним значением тока 0,3…10 А, номер разработки 04, группа В. КС620А — кремниевый стабилитрон мощностью 0,5…5 Вт, с номинальным напряжением стабилиза­ции более 100 В, номер разработки 20, группа А. ЗИ309Ж — арсенид-галлиевый переключательный туннельный диод, номер разработки 09, группа Ж.

До введения в 1982 г. ОСТ 11336.919-81 применялась иная система условных обозначений. Она включала в себя два или три элемента ( ГОСТ 5461 — 59 ). Первый элемент — буква Д, характеризующая весь класс полупроводниковых диодов. Второй элемент — число (номер), определяющее область применения:

  • 1…100 — для точечных германиевых диодов;
  • 101…200 — для точечных кремниевых диодов;
  • 201…300 — для плоскостных кремниевых диодов;
  • 301…400 — для плоскостных германиевых диодов;
  • 401…500 — для смесительных СВЧ детекторов;
  • 501…600 — для умножительных диодов;
  • 601…700 — для видеодетекторов;
  • 701…749 — для параметрических германиевых диодов;
  • 750…800 — для параметрических кремниевых диодов.
Будет интересно➡  Для чего нужны выпрямительные диоды?

Маркировка диодов

Маркировка полупроводниковых диодов, рассчитанных на сравнительно небольшие токи (до 10 А) состоит из шести буквенных и цифровых элементов:

  • первый элемент обозначает исходный материал: К или 2 – кремний; Г или 1 – германий; А или 3 – арсенид галлия.
  • второй буквенный элемент обозначает тип прибора: Д – диоды выпрямительные; А – сверхвысокочастотные диоды; В – варикапы; И – туннельные диоды; С – стабилитроны; Л – светодиоды.
  • третий, четвертый, пятый элементы – цифры, характеризующие некоторые электрические параметры прибора, в частности мощность рассеяния.
  • шестой элемент – буква (от А до Я), обозначающая последовательность разработки.
Полупроводниковые диоды, рассчитанные на токи от 10 А до 2000 А и более часто называют силовыми неуправляемыми вентилями и маркируют буквой В (вентиль), после которой проставляется число, указывающее значение прямого номинального тока. В качестве силовых, в основном используют кремниевые диоды, которые делятся на группы, классы и подклассы.
Общепринятая маркировка диодов

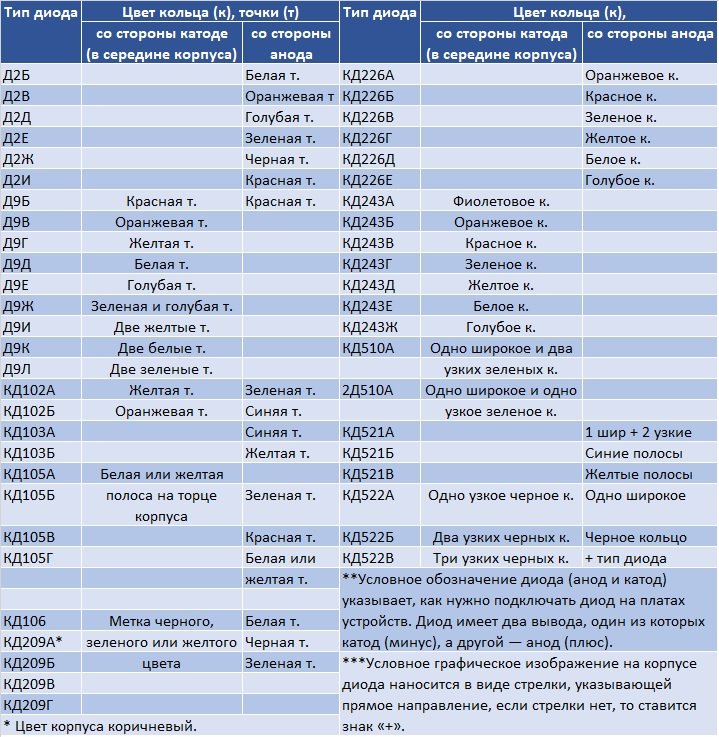

Таблица маркировки диодов.

Вместо понятия напряжения пробоя Uпр. обычно используют понятие Uзаг.( напряжение загиба ВАХ), так как напряжение пробоя всегда чуть больше напряжения загиба. Напряжение загиба – это максимальное напряжение цепи, которое выдерживает вентиль не пробиваясь. Класс диода (вентиля) определяют по значению допустимого напряжения отношением. Допустимое напряжение – это максимальное напряжение цепи, в которую может быть поставлен данный вентиль. Т.е. для определения класса вентиля в значении допустимого напряжения мысленно убирают две последние цифры, тогда оставшееся число показывает класс вентиля. Класс вентиля показывает количество сотен Вольт допустимого напряжения.

Интересно почитать: принцип действия и основные характеристики варисторов.

Допустимое напряжение принимается для обычных диодов равным половине напряжения загиба, а для лавинных диодов 0.7 Uзаг. Пример. Если напряжение загиба обычного вентиля составляет 850 В, то допустимое напряжение – 425В, т.е. класс вентиля – 4. По назначению диоды разделяются на следующие:

  • выпрямительные диоды (как разновидность выпрямительных – силовые), которые предназначены для выпрямления переменного тока низкой частоты (рис. 8.3, а). В качестве выпрямительных диодов используют плоскостные диоды, допускающие большие выпрямительные токи;
  • высокочастотные диоды, предназначенные для выпрямления переменного тока в широком диапазоне частот, а также для детектирования. В качестве высокочастотных диодов применяют диоды точечной конструкции;
  • импульсные диоды, которые применяют в схемах генерирования и усиления импульсов микросекундного и наносекундного диапазонов;
  • туннельные диоды (рис. 8.3, в), применяемые в качестве усилителей и генераторов высокочастотных колебаний;
  • светодиоды (рис. 8.3, е), которые используют в качестве световой индикации наличия тока и которые имеют разные цвета свечения;
  • стабилитроны (рис. 8.3, б), предназначенные для стабилизации уровня напряжения при изменениях значения протекающего через них тока;
  • варикапы (рис. 8.3, г) – полупроводниковые диоды, емкость которых можно изменять в широких пределах;
  • фотодиоды (рис. 8.3, д), которые являются источниками тока, преобразующими световую энергию в электрическую, причем сила тока пропорциональна освещенности фотодиода.
Будет интересно➡  Что такое полупроводниковые диоды и как они устроены

Первый элемент (цифра или буква) обозначает исходный полупроводниковый материал, второй (буква) — подкласс приборов, третий (цифра) — основные функциональные возможности прибора, четвертый — число, обозначающее порядковый номер разработки, пятый элемент — буква, условно определяющая классификацию (разбраковку по параметрам) приборов, изготовленных по единой технологии.
