Кремниевые выпрямительные диоды – являются самым универсальным типом диодов. Наряду с резисторами, транзисторами, они являются самыми востребованными радиоэлементами и радиодеталями у производителей электроники и простых радиолюбителей. Модель диод 1N4007, а также другие его аналоги применяются в любой сфере, во всех аппаратах, самом различном оборудовании. Они используются в самой простой бытовой электроники, медицинском и даже военном оборудовании.

По своему строению диод 1N4007  – плоскостной диод, изготовленный на основе кремния, используется для выпрямления напряжения до 1кГц. В статье описаны все особенности строения этого диода, способ его крепления, сфера применения и добавлены видеоролики для наглядного понимания процесса. В заключении читателю предложен интересный материал для скачивания по теме статьи.

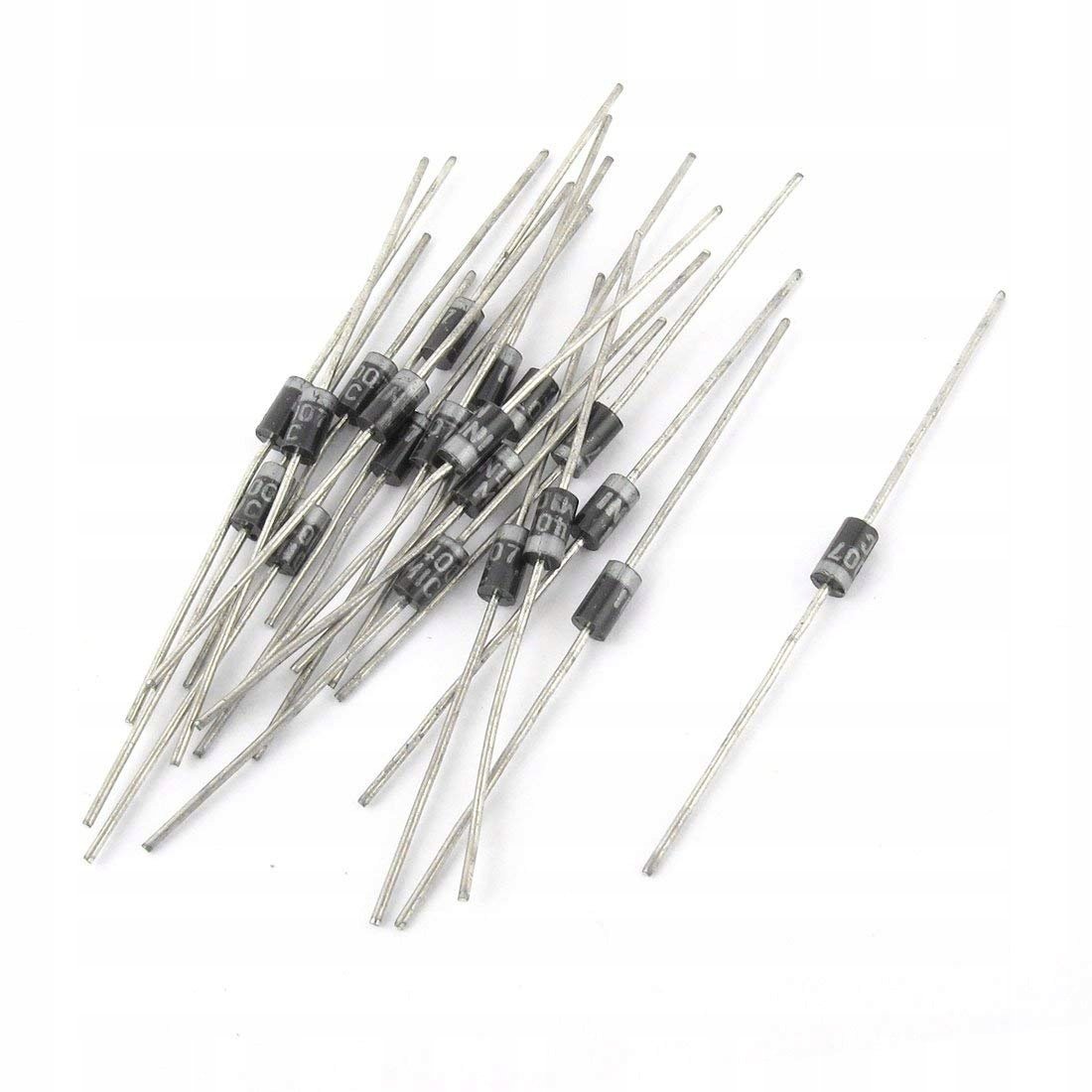

Самая популярная модель диодов.
Самая популярная модель диодов.

Параметры диода

Диод 1N4007 – это плоскостной кремниевый диод с параметрами, стандартными для выпрямителей напряжения средней мощности при работе на частотах до 1000 Гц. В некоторых описаниях могут встречаться неверные обозначения вида in4007. Выпускается в пластмассовом корпусе типоразмера DO-41, с проволочными лужёными аксиальными выводами, для сквозной установки в отверстия печатной платы (THT). Незначительно отличаются размерами варианты исполнения DO-35 и A-405. Изделия для поверхностного монтажа (SMD) изготавливаются в корпусе DO-214 (SMA). Внешний вид На корпус DO-41 в большинстве случаев устойчивой к стиранию краской наносится полное наименование диода – 1N400Х.

Маркировка компонентов SMD, на которых невозможно разместить полное наименование, имеет несколько вариантов, определяемых изготовителем приборов: S7, M7, A7 и другие. Цифра здесь соответствует последней в полном обозначении. Отрицательный вывод (катод) всегда указывается белой или серой полосой. Особых требований к монтажу не предъявляется, пайка выводов для DO-41 допускается при температуре до 260 оС, в течение не более 10 секунд, на расстоянии от корпуса 9,5 мм. Эксплуатационные и предельные параметры Для 1N4007 характеристики снимаются при окружающей температуре 25 оС, если не указано иное значение.

Диод 1N4007 один из представителей целой серии диодов 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007. Эти типы диодов отличаются значением максимального допустимого обратного напряжения (значения для каждого типа приведены в таблице). 1N4007 рассчитан на самое большое напряжение. Сравнительные характеристики представлены в таблице ниже:

Будет интересно➡  Что такое адресная светодиодная лента

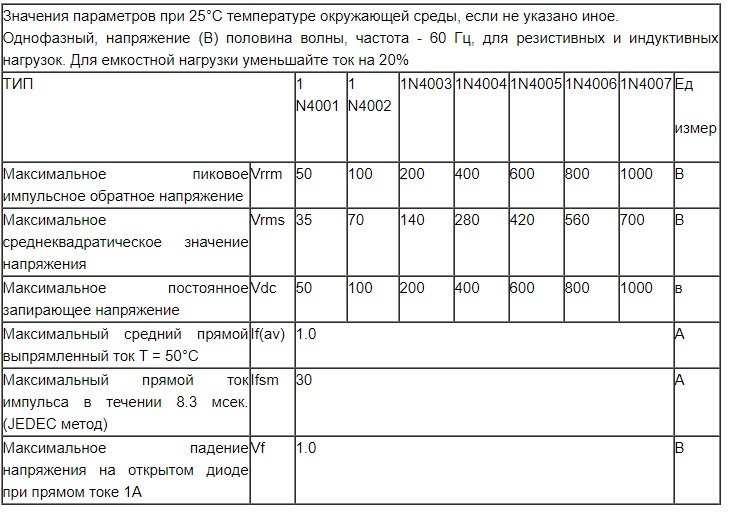

сравнительные характеристики диода 4007
Таблица сравнительных характеристик диода 1N4007 и других

Диод 1n4007: характеристики, маркировка и datasheets

Материал в тему: Что такое конденсатор

Прибор включается по схеме однополупериодного выпрямителя, частота – 60 Гц, используется резистивная или индуктивная нагрузка. Диод 1n5819: характеристики Характеристики:

  • Пиковое и постоянное предельное обратное напряжение – 1000 В;
  • Максимальное среднее (RMS) переменное напряжение – 700 В;
  • Максимальный средний выпрямленный ток – 1,0 А при 75 оС;
  • Пиковый прямой ток в течение одного полупериода – 30 А;
  • Падение напряжения при токе 1 А – 1,0 В;
  • Тепловое сопротивление кристалл – корпус – 25 оС/W;
  • Типичная ёмкость перехода – 15 пФ для частоты 1мГц;
  • Рабочая температура – от -55 до +155 оС.

Другие диоды этой линейки отличаются только значениями допустимых обратных напряжений, они указываются последней цифрой в маркировке – от 50 до 800 вольт. Важно учитывать! Предельное значение прямого тока зависит от температуры корпуса (1 ватт мощности вызывает повышение на 25 оС), в ответственных конструкциях рекомендуется обеспечить достаточный теплоотвод, в некоторых случаях можно использовать контактные площадки платы. Зависимость тока от температуры Особенности применения Характеристики диода 1N4007 определяют области его использования – это выпрямители переменного напряжения частотой 50/60 Гц. Для сетевого выпрямителя 220 вольт применяются 1N4007, 05, 06.

В маломощных низковольтных устройствах (трансформаторных блоках питания) можно использовать диод 1N4001 при стандартном выходном напряжении 12, 24, 36 вольт. На частоте выше 1 кГц не работают: так, установка в выходной каскад импульсного источника питания приведёт к непрогнозируемым последствиям, вплоть до выхода из строя всей конструкции. Уникальными свойствами диоды выпрямительные in4007 не обладают и могут быть заменены любыми с аналогичными параметрами, выпускаемыми в огромных количествах всеми производителями. Отечественные выпрямительные диоды КД243 являются полными аналогами, как и КД208А, КД212. Единственная трудность при замене на российскую продукцию может возникнуть при определении типа – традиционно отечественный производитель маркирует свои изделия разноцветными полосками или точками, расшифровать заключённую в них информацию удаётся только по справочникам.

Будет интересно➡  Как устроен туннельный диод?

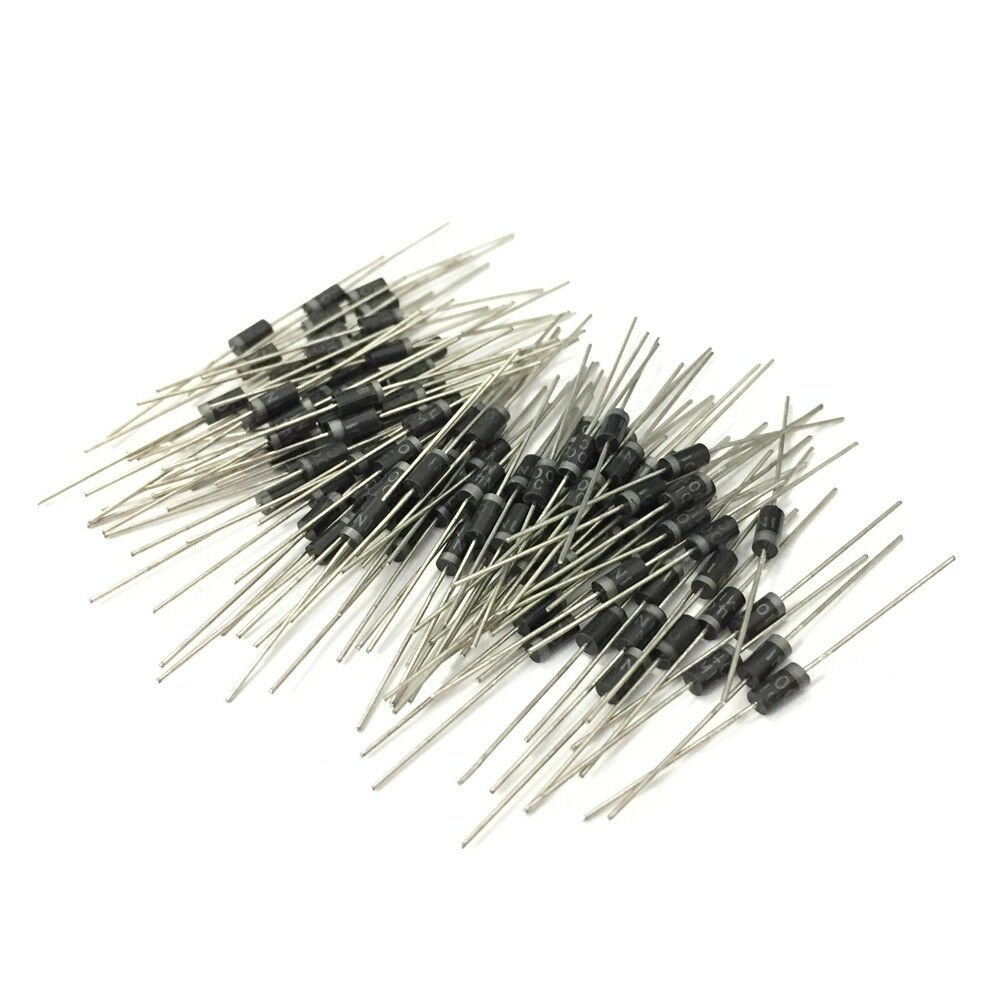

Диод 1n4007.
Диод 1n4007.

Диод 1N4007 характеристики

Диод 1N4007 наверное самый популярный из всех диодов, так как он устанавливается в подавляющем большинстве зарядок телефонов, смартфонов и планшетов. Даже если вы держите в руках зарядное за доллар и внутри нет стабилизации и фильтров помех, без диода она не сможет обойтись. И в одном адаптере таких диодов четыре и на них собран диодный мост , он служит для получения из переменного напряжения постоянного. Диод пропускает через себя ток только в одном направлении, отсекая одну из полярностей напряжения.

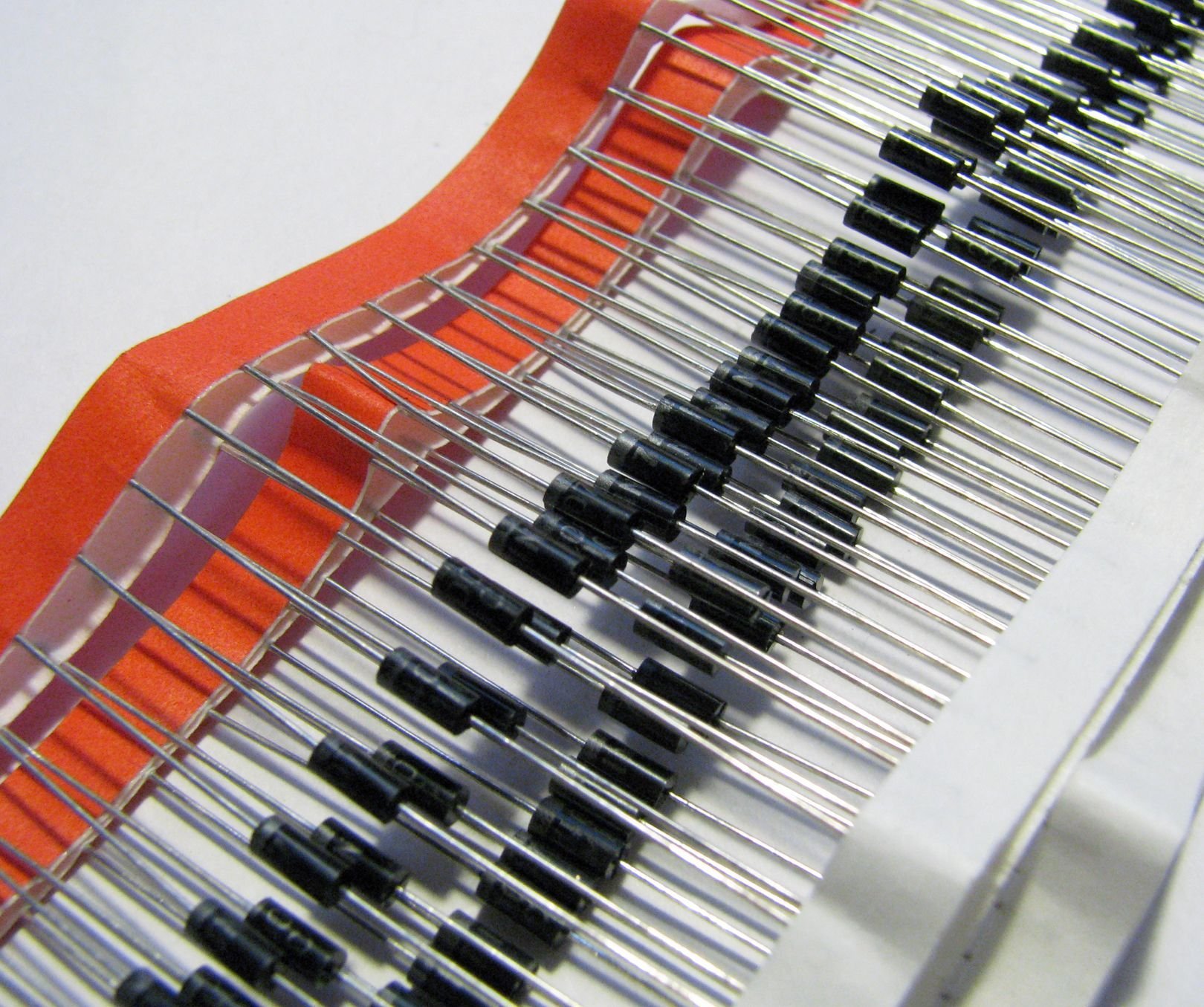

Упаковка диодов.
Упаковка диодов.

Кстати в особо дешевых зарядных устройствах используют однополупериодное выпрямление и экономят три из 4-х диодов. Но если мощность блока питания больше одного Ватта, то все таки лучше использовать диодный мост, так как однополярное выпрямление дает намного большие пульсации, такой режим намного более тяжелый для фильтрующих конденсаторов.

[stextbox id=’info’]Цветным кольцом на корпусе 1N4007 обозначается вывод катода. Так как 1N4007 производиться с выводами достаточной длинны, то диод может устанавливаться как вертикально, так и горизонтально. Диод 1N4007 один из представителей целой серии диодов 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007. Эти типы диодов отличаются значением максимального допустимого обратного напряжения (значения для каждого типа приведены в таблице). 1N4007 рассчитан на самое большое напряжение.[/stextbox]

Так как стоимость диодов из всей серии 1N4001-1N4007 очень низка, а разницы в стоимости между типами практически нет, то особого смысла использовать в разработках разные типы и плодить номенклатуру нет. Можно везде ставить 1N4007, даже если при ремонте нужно заменить диод из этой серии на меньшее напряжение.

Диод 1N4007 характеристики:

  • максимальный долговременный прямой ток при 75°С — 1.0 А;
  • максимальный импульсный ток при длительности импульса 3.8 мс — 30 А;
  • падение напряжения на диоде при токе 1.0А — 1.1 В;
  • интервал рабочих температур — -65…+175°С;
  • максимальная рабочая частота — 1 МГц;

Кроме обратного напряжения существенной характеристикой является прямой ток, для 1N4007 он достигает 1 А. Теоретически эти диоды можно было бы использовать в импульсном блоке питания на 220 Вт, если обеспечить хороший теплоотвод от диодов (например, залив их компаундом), но не стоит так экстремально подходить к этим диодам и во входном выпрямителе блока питания на 220 В не стоит превышать мощности 50 – 100 Вт в зависимости от эффективности системы охлаждения.

Будет интересно➡  Принцип работы диода и сфера его применения

Аналоги 1N4007

Конечно такой популярный диод не могли оставить без внимания мировые производители полупроводниковых приборов и выпустили свои полные аналоги:

  • Motorola — HEPR0056RT;
  • Philips — BYW43;
  • Diotec Semiconductor — 10D4, 1N2070, 1N3549;
  • Thomson — BY156, BYW27-1000;
  • отечественный аналог — КД258Д.

Диоды выпрямительные 1N4001 – 1N4007 Диоды 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007 обладают высокой пропускной способностью и низким прямым падением напряжения. По применяемости диоды 1N4001 – 1N4007 относятся к диодам общего назначения, выпрямляющим токи в цепях до 1А с напряжением 50В – 1000В. Диоды данных серий имеют свойство накапливать заряд до 20пФ и могут временно использоваться как варикапы. Тип корпуса диодов – DO-41. Материал корпуса – негорючий полимер. Рабочая частота – до 60Гц.

Материал по теме: Что такое реле времени

Катодный вывод диода обозначается полосой. Вывода диодов аксиальные, вид монтажа – в отверстия, под пайку. Наиболее частое применение диоды нашли в источниках питания различных бытовых приборов. Характеристики диодов указаны в таблице ниже. Гарантия работы поставляемых нашей компанией диодов 1N4001 – 1N4007 составляет 2 года. Это подкрепляется необходимыми документами по качеству. Окончательная цена на диоды 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

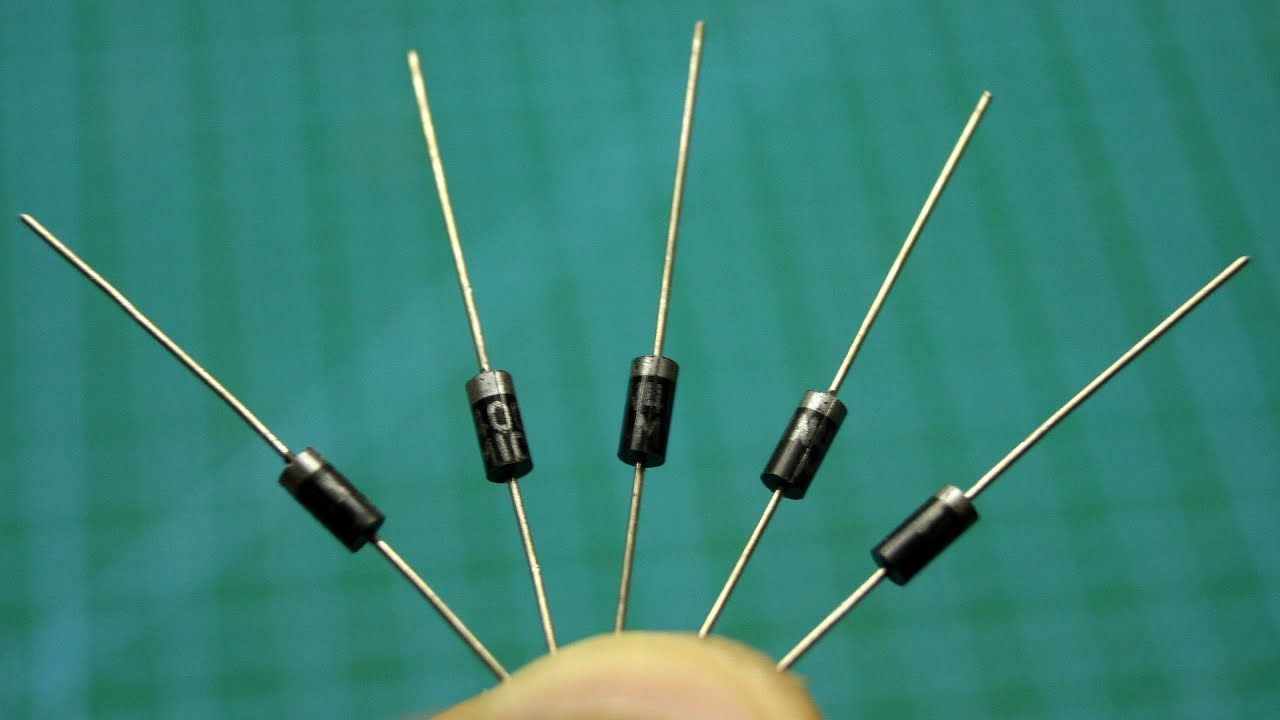

Диоды 1n4007.
Диоды 1n4007.

Заключение

В статье описаны все особенности строения и монтажа диода 1n4007. Более подробная информация о нем сдержится здесь диод 1n4007dВ нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессиональных электронщиков. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vk.com/electroinfonet.
