Что такое пакетный выключатель и где он используется

Что представляет собой пакетный выключатель?

Пакетники – это приборы, предназначенные для коммутации (т.е. включения и выключения) небольших нагрузочных токов. Их подключают к электросетям постоянного и переменного тока 440-660 В.

Приборы трудно назвать удобными, поскольку в их устройстве не предусмотрены системы автоматического обесточивания в случае перегрузок.

Устройства незаменимы на подстанциях. Спецперсонал применяет их, чтобы учитывать показания приборов. Также пакетники устанавливают для удобства работы машинистов электросиловых агрегатов

Помимо отсутствия защитной автоматики, устройства имеют еще один существенный недостаток: они быстро ломаются при частых перепадах напряжения. По этой причине их стали использовать гораздо реже.

Но все-таки рано говорить о неактуальности пакетников, пока они дешевы, а их коммутационный ресурс удовлетворителен. Приборы по-прежнему удобны для применения в распределительных щитках и пультах управления.

С пакетниками возникают проблемы из-за невозможности автоотключения от сети в случае необходимости. Если нагрузки даже незначительно превышают допустимые, прибор выходит из строя

В подъездах многоэтажек уже давно не ставят пакетные выключатели. Их заменили на современные двухполюсные автоматы, отличающиеся лучшей износостойкостью, долговечностью и большей пропускной способностью тока. Новые приборы подсоединяют к электросети каждой отдельной квартиры, а не подъезда.

Устройство и принцип работы

Конструкция пакетного электрического аппарата проста и надёжна. Пакетный выключатель состоит из следующих деталей заключенных в корпусе прибора (см. рис):

• пружинного механизма переключения, обеспечивающего скачкообразный процесс включения/выключения;
• неподвижных контактов, расположенных по кругу;
• подвижных контактов в форме ножей;
• пакета искрогасительных шайб.

Клеммы неподвижной группы контактов находятся с внешней стороны корпуса. К ним подсоединяются провода. Подвижные контакты расположены на изоляционной втулке квадратного сечения, которая приводится в действие пружинным механизмом, накапливающим энергию от усилия, приложенного к рукоятке.

Устройство пакетника

Рукоятка выключателя может занимать 4 положения. Два из них соответствуют позиции «Включено», а другая пара – положению «Отключено».

Пакетные переключатели по конструкции очень схожи с выключателями, но в отличие от них имеют только одно положение рукоятки в отключённом состоянии. Все остальные положения (их может быть несколько) соответствуют разным способам коммутации.

Клеммы пакетника, соединённые с неподвижными контактами, расположены на корпусе выключателя так, чтобы удобно было подсоединять провода. Достигается это следующим образом: контакты сдвигаются относительно друг друга, а клеммы от каждого контакта располагаются диаметрально противоположно. Таким образом, провода, идущие от сети, подключаются с одной стороны, а нагрузка – с другой.

Промышленность поставляет на рынок однополюсные, двухполюсные, трёх- и четырёхполюсные пакетные выключатели. Их строение отличается количеством контактов в одной контактной группе и, соответственно, числом искрогасительных шайб.

На рисунке  показаны схемы разных типов переключателей.

Схемы распространённых пакетников

Бывают выключатели открытого и закрытого типа. В открытых пакетных выключателях отсутствует защитный корпус. Такие устройства применяются для коммутации безопасных напряжений и обязательно в помещениях.

Защищённые пакетники закрытого типа оборудованы пластиковым либо алюминиевым корпусом. Устройства хорошо защищены от пыли, а их клеммы прикрыты от прикосновений. Их можно устанавливать в помещениях вне щитовой.

Герметичные модели (см. см. рис. ) находятся в герметичных корпусах из негорючего, противоударного пластика. Этот класс защиты позволяет монтаж устройств даже на открытом пространстве.

Внешний вид герметизированного пакетника

Принцип работы

Усилия от рукоятки передаются на пружинный механизм выключателя. Пружина, взаимодействующая с фигурной шайбой, заводится. В определённый момент её энергия высвобождается, резко поворачивая шайбу, увлекающую за собой втулку с подвижными контактами. Сделав четверть оборота, шайба останавливается на одном из упоров, расположенных на верхней крышке. Подвижные контакты, в зависимости от положения рукоятки, замыкают, либо размыкают контакты.

Благодаря тому, что контакты укреплены в фибровых пластинах, испаряющихся при искрообразовании, происходит быстрое гашения дуги продуктами испарения. Кроме того, пластины из фибры также выполняют функции направляющих, обеспечивая точную траекторию движения контактов.

Одно- и двухполюсные пакетные выключатели рассчитаны на напряжения 220 В и нагрузки от 10 до 25 А. Трёхполюсные выключатели выдерживают разницу потенциалов на уровне 380 В, но токовые нагрузки для них снижены – до 6 либо 15 А, в зависимости от модели выключателя.

Срок службы пакетного выключателя зависит от условий его работы. На количество циклов влияют параметры номинальных токов и напряжений. Качественные зарубежные переключатели, работающие в щадящих режимах,  достигают предела 20000 коммутаций, при условии, что частота переключений составляет меньше 300 операций в час.

5 бесспорных преимуществ устройств

Популярность пакетных выключателей в течение многих десятилетий обусловлена неоспоримыми достоинствами этих приборов:

1. Компактность. Благодаря маленьким размерам устройства просты в установке и удобны в эксплуатации.
2. Высокая скорость гашения электродуги. Пакетные выключатели рационально сконструированы, поэтому как гашение электрической дуги, так и отключение прибора происходят почти моментально.
3. Простота обслуживания. Пакетникам не нужен какой-то особый уход или техобслуживание. Главное, чтобы их вовремя осматривали и при необходимости заменяли.
4. Устойчивость к повреждениям. Устройства трудно сломать. Они хорошо справляются с механическими нагрузками, не страдают от вибрации.
5. Широкий спектр применения. Пакетные выключатели не боятся высоких и низких температур (от -40 до 70 градусов). Приборы, заключенные в герметичные корпуса, устойчивы к воздействию пыли и влаги.

Срок эксплуатации пакетника напрямую зависит от состояния выступов фиксирующей шайбы.

Если главная рабочая деталь изнашивается, прибор выходит из строя. Именно из-за этой особенности к устройствам есть претензии относительно недолгого срока службы.

Есть множество видов пакетных одно-, двух-, трех-, четырехполюсных приборов для отключения подачи электроэнергии. Их основные технические характеристики указаны в маркировке производителя и обусловлены схемами подключения

Пакетные выключатели не подлежат ремонту. Если они ломаются, их приходится заменять. Зато на протяжении всего срока работы приборы не нужно обслуживать. Достаточно раз в полгода чистить их от загрязнений и проверять функциональность.

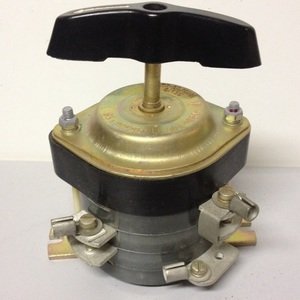

Преимущества и недостатки устройства

Электрические пакетные выключатели популярны уже долгие годы. Это обусловлено рядом неоспоримых преимуществ:

• Размер. Благодаря компактности, прибор прост в установке и удобен в эксплуатации.
•
  Скорость погашения электрической дуги. Пакетник сконструирован весьма рационально, поэтому и его отключение, и погашение дуги осуществляется практически моментально.
• Устойчивость к механическим повреждениям. Прибор трудно сломать, он не страдает от вибрации и отлично выдерживает механические нагрузки.
• Простое обслуживание. Выключатель не нуждается в каком-либо особом техобслуживании. Достаточно лишь его своевременно осматривать, очищать от грязи и заменять при необходимости.
• Широкая область применения. Приборы могут применяться в различных условиях. Они работают при температуре от 40 градусов мороза до 60 градусов тепла. Пакетники, снабжённые герметичным корпусом, устойчивы к повышенной влажности и пыли.

К недостаткам можно отнести сравнительно короткий срок службы. Он во многом зависит от того, в каком состоянии находятся выступы фиксирующей шайбы. Когда главная деталь изнашивается, пакетник выходит из строя.

Кроме того, в устройстве электрического пакетника не предусмотрена система автоматического обесточивания при перегрузках. Ремонту эти приборы не подлежат.

Классификация и маркировка

Классификация зависит от разных признаков:

• в зависимости от места крепления кабелей – делятся на переднее, заднее подключение.
• по степени защиты от внешних факторов – открытые, защищенные, герметичные устройства.
• по ключевым особенностям конструкции – пакетно-кулачковые, барабанные.

Несмотря на существующее разнообразие выключателей, все они обладают общими эксплуатационными характеристиками.

Пружинный механизм выдерживает 130 переключений. Износостойкие модели выдерживают до 200 переключений. Но при этом частота срабатывания не должна быть больше 50 раз в час.

Маркировка позволяет определить уровень защиты, тип размещения, номинальный ток. В остальном можно наткнутся и на такие обозначения: «П» – переключатель, «П» – пакетный, «Г» – герметичный; 1-4 – указанное количество полюсов; «Н» – направление; «сил.» (силуминовый) и «пл.» (пластиковый) – используются для указания материал корпуса.

Пакетник и автомат — в чем разница?

Наиболее часто в качестве вводных элементов используют пакетные выключатели, которые за много лет применения зарекомендовали себя как надёжное устройство. Они имеют насколько сфер применения:

• как выключатель ввода;
• переключатель цепи управления;
• распределитель электроэнергии;
• управляющий элемент электродвигателей.

Применяются вцепи переменного тока с напряжением до 660 В при диапазоне силы тока 6,3-00 А и постоянного с напряжение до 400 В.

Пакетный выключатель снабжается ручным рычагом, с помощью которого осуществляется замыкание и размыкание контактов, а, следовательно, и отключение электроэнергии.

Популярность этого вида коммутационных приборов связана с их достоинствами:

• небольшие габаритные размеры;
• почти мгновенное отключение;
• быстрое гашение дуги;
• устойчивость к механическому воздействию и вибрации;
• надёжность;
• достаточно широкий выбор моделей.

Для чего бывает нужен пакетный включатель.

Коль в дом или квартиру подается электропитание, то логичным будет, хотя бы из-соображений безопасности, иметь какое-либо электротехническое устройство, предназначенное для мгновенного и требующего буквально одного движения руки отключения от внешней сети.

Самое простое – это, конечно, рубильник. Прибор несложный в исполнении, способный выдерживать значительные токовые нагрузки. Но есть у него и свои недостатки, и прежде всего – это довольно значительные габариты.

Рубильник может быть уместен там, где есть достаточно места для его установки.  Но, например, в распределительном подъездном щите на каждую квартиру его не поставишь.

В период массового строительства многоквартирных жилых домов в прошлом веке функции такого коммутационного устройства были возложены на пакетные выключатели (пакетники). И хотя в наше время их принято уже считать «вчерашним днем», а на замену им проходят более современные надежные и многофункциональные приборы, «пакетники» до сих пор продолжают массово использоваться.

Стоит взглянуть на большинство подъездных распределительных щитов, чтобы убедиться в этом – в большинстве случаев там будут пока еще стоять пакетные выключатели. Их невозможно спутать ни с какими-либо другими устройствами. Это характерный цилиндрический корпус, с торчащими наружу винтовыми клеммами, к которым с разных сторон подведены провода. А с лицевой части – мощная пластиковая поворотная рукоятка на металлической оси. Как раз поворотом этой рукоятки на четверть оборота (на 90 градусов) и производится включение выключение домашней электрической сети.

Пакетные выключатели в распределительном щите в подъезде многоэтажного дома.

По идее, при правильной установке такого выключателя из-за панели щита должна выступать только рукоятка. Этим обеспечивается безопасность для обычного пользователя, которому требуется произвести включение или выключение сети. Однако, картина, показанная на иллюстрации выше, встречается повсеместно, то есть весь выключатель со всеми подходящими к нему проводами — как на ладони.

Про безопасность разговор у нас еще впереди. А пока ограничимся перечислением возможных случаев использования пакетных выключателей и их «собратьев» — пакетных переключателей. Понятно, что распределительными щитами их домовых электросетей их применение не ограничивается.

Что по этому поводу говорят технические описания подобных приборов:

Итак, пакетные выключатели были разработаны для коммутации электрических цепей переменного и постоянного тока. Выпускаемые модели рассчитаны на разную нагрузку. При переменном напряжении до 220 В самые мощные пакетики способны выдерживать токовую нагрузку до 160 А, предназначенные для трехфазных сетей 380 В – до 100 А. Максимальный ток при постоянном напряжении не выше 220 В – 63 А.

В бытовых электрических сетях чаще всего применяются «пакетники» с номиналами 10, 16, 25 и 40 А. При этом, если выключатель устанавливается в переменной трехфазной сети, то номинал снижается на одну позицию. Например, «пакетник» с номиналом в 40 А для сети 220 В рассматривается, как 25-амперный для трехфазной сети 380 В. Как правило, этот нюанс сразу указывается в маркировке на корпусе прибора.

Параметры тока и напряжения обычно сразу заметны на корпусе прибора. Например, это «пакетник» на 63 А для сети 220 В, или 40 А для 380 В.

Пакетные выключатели и переключатели обычно используются:

• В качестве вводных выключателей и коммутационных переключателей в электроустановках распределения электрической энергии. Характерный пример был показан выше – подъездный щит.
• В качестве устройств ручного управления электрооборудованием и коммутационными приборами. Обычно это – производственные условия, то есть с помощью «пакетников» запускают, скажем, конвейерные линии, системы вентиляции, станки, подъемные механизмы, мощные системы освещения и т.п. Важное условие – ограниченное количество включений в течение заданного промежутка времени.
• Очень часто «пакетники» используются в цепях ручного управления асинхронными двигателями.

Особенности конструкции пакетного выключателя (о чем речь пойдет несколько ниже) позволяют сочетать коммутацию цепей с высокими показателями тока с компактностью корпуса самого прибора. Это достигается высокой скоростью замыкания или размыкания контактов, быстрым гашением электрической дуги в замкнутом пространстве и за счет использования специальных фибровых искрогасительных шайб, двойным разрывом цепи на каждой фазе.

«Пакетники» в большинстве своем неприхотливы к температуре и влажности в месте установки. Многие модели собраны в полностью герметичных корпусах, имеющих высокую степень защиты, доходящую до IP56. Практически все пакетные выключатели способны работать в любом пространственном положении.

Для пакетных выключателей характерны три основных режима работы: продолжительный, прерывисто-продолжительный и повторно-кратковременный. При этом максимальное число переключений обычно ограничивается 120 раз в час.

Ресурс, заложенный в новый «пакетник», обычно составляет 20 тысяч переключений. Естественно, если в процессе эксплуатации выдерживаются номинальные показатели напряжения и тока.

Виды и назначение пакетников

Виды пакетн ых выключателей тесно связаны со степенью их защищенности. От данного фактора зависит и область применения того или иного устройства. Обычно они монтируются в железных щитках, ящиках и других наиболее подходящих местах. Пакетный переключатель совершенно не переносит пыли и отрицательно реагируют на повышенный уровень влажности. Негативное воздействие подобных факторов может привести к повреждению контактов.

Защищенный пакетн ый выключатель заключен в специальную оболочку, выполняющую функции корпуса прибора. В таком исполнении устройство может быть установлено вне электрического щита, поскольку конструкция обеспечивает надежную защиту от воздействия пыли и влаги. Повышается и электробезопасность, поскольку исключается возможность случайного прикосновения к токоведущим частям аппарата.

Существуют герметичные модели, изготовленные из алюминия и пластмассовых материалов. Это придает изделиям высокую прочность и повышает другие технические характеристики. Такие пакетн ики предназначены для эксплуатации даже в очень влажных помещениях. Нередко они используются на открытом воздухе, преимущественно в частных домах.

В зависимости от вида крепления, пакетн ики изготавливаются в нескольких вариантах:

1. Вид 1. Крепление прибора находится за 4-х миллиметровой панелью и защелкивается с помощью передней скобки. Подключение внешних проводов осуществляется сзади.
2. Вид 2. Размещение крепления выполнено за панелью, толщиной 24 мм. Для защелкивания используется передняя скобка. Соединение внешних проводов производится также с задней стороны.
3. Вид 3. Крепление установлено внутри шкафа, фиксация выполняется с помощью задней скобки. Наружные провода подключаются спереди.
4. Вид 4. Крепление пакетн ика выполняется непосредственно за корпус.

Подключение пакетного выключателя к сети

Для наглядного примера рассмотрим схему подключения пакетного выключателя к однофазному счетчику:

Схема подключения пакетного выключателя к сети

Провода зачищаются и крепятся в винтовых зажимах пакетника. Для удобства подключения они специально сдвинуты относительно друг друга. Для некоторых типов ПВ концы проводов нужно скручивать в кольца.

Обратите внимание! Пакетник подсоединяется исключительно в разрыв фазы!

Если на корпусе аппарата есть заземляющий контакт, подключение заземления осуществляется отдельным, не являющимся рабочим нулем кабелем.

Если это трехфазная сеть, то пакетник будет иметь 2 положения: все фазы замкнуты или разомкнуты. Провода подсоединяются к клеммам с одной стороны устройства при соблюдении очередности фаз. Провода нагрузки подсоединяются с другой стороны аппарата в той же очередности при соблюдении диагональной противоположности.

Пакетный выключатель уместно использовать там, где необходимо частое переключение питания. Но их частота не должна быть больше, чем 300 раз за 1 час. Так, при номинальном напряжении и токе, а также коэффициенте мощности 8,0 такие выключатели выдерживают до 20 тысяч переключений.

Каждый пакетник имеет свою маркировку. Она состоит из нескольких условных обозначений. Например, так: П ВX – XXX XX XX XXX X. Эта таблица поможет вам ее расшифровать:

Таблица расшифровки маркировки пакетника

А почему от старого «пакетника» в распределительном щите лучше отказаться?

Однако, хватит теории, перейдем к более «приземленным» вопросам.

Наверное, понятно, что наша статья рассчитана не на профессионалов – они про «пакетники» и без того все знают. Цель – познакомить не особо разбирающегося в электротехнике читателя с этим типом приборов. И сразу – «крутой поворот»: посоветовать избавиться от старого пакетного выключателя в распределительном щите как можно скорее.

Как же так? С одной стороны, можно услышать про их высокую надежность, а с другой – такая неожиданная рекомендация? Объясняем, почему.

Для начала посмотрим, по какой схеме обычно выполнялась коммутация ввода в квартиру от подъездного распределительного щита в многоэтажке.

Примерная схема установки пакетного выключателя на вводе в квартиру

Как правило, в подъезде проложена трехфазная линия (поз. 1). К разным фазам (равномерно, чтобы не вызвать перекоса), но к общему нулю подключены отдельные квартиры.

Вот на этом отводе от общей фазы и нуля и ставится пакетный выключатель (поз. 2). По сути, его предназначение – полное отключение квартирной линии от общей электрической «магистрали», причём, еще до счетчика потребления энергии (поз.3).

После счетчика уже устанавливались один или несколько автоматических выключателей в разрыв фазы, а кое-где еще сохранились и плавкие предохранители – так называемые пробки.

Типичный образец старого щита. Причем, кое-кто из хозяев все же установил автоматы, а один продолжает по старинке пользоваться пробками.

Положа руку на сердце ответьте – часто ли вы пользовались именно «пакетником», когда возникала необходимость обесточить квартиру? Гораздо привычнее для большинства хозяев – перещелкнуть рычажок автомата вниз или выкрутить пробки.  Многие даже и не знают, что такое пакетный выключатель и не прикасаются к нему. Кстати, показанная картина на иллюстрации выше – вовсе не редкость. Имеется в виду отсутствие поворотных рукояток на «пакетниках» — электрики их частенько снимают, памятуя о весьма опасном «норове» этих приборов, просто намеренно не давая жильцам возможности ими пользоваться.

Казалось бы – и что страшного? Стоит себе выключатель во включенном положении уже пару десятков лет – и еще столько же проработает… Возможно, но есть высокая вероятность и другого развития событий.

Главная проблема в том, что трудно предсказать, что же твориться внутри самого «пакетника». А там может быть очень безрадостная картина.

Не секрет, что когда сдавались дома старых серий, потребление электроэнергии средней семьи было значительно ниже, чем в наше время. Быт человека постоянно насыщается новыми полезными приборами, и старые изношенные локальные электросети зачастую с трудом справляются с возросшей нагрузкой.

Хозяева квартир частенько выходили из этого положения обычными известными способами. Чтобы домашнюю сеть не выбивало от большой нагрузки они или завышали токовый номинал на автоматах, или приобретали более мощные пробки. А то и вовсе на пробках ставили толстую перемычку – «жучка». Но при этом, конечно, никто не обращал внимания на то, что пакетный выключатель остается тем же, с его старым номиналом.

Повышение нагрузки, а стало быть – и проходящего через выключатель тока, ведет к нагреву контактов, что нередко приводит к искрению, пригоранию и т.п.. А это еще больше ослабляет качество коммутации, то есть вызывает еще больший нагрев. На одной из иллюстраций выше, когда разбиралось устройство пакетного выключателя, хорошо видны такие подгоревшие контакты.

Кроме того, к нагреву часто ведет некачественное соединение проводов в клеммах «пакетника». И дело не в том, что когда-то мастер не затянул хорошо винты. Просто металл проводника под давящим воздействием клеммы потихоньку «плывет» — это в особой степени качается алюминиевой проводки, распространенной ранее повсеместно. Потемневшая от нагрева или даже подгоревшая изоляция провода у самой клеммы – очень частая картина.

С этим «пакетником» уже явно не всё в порядке – один из контактов сильно перегревался.

А чем опасен нагрев контактов – ведь они сделаны из довольно толстых пластин их электротехнической бронзы? Проблема не столько в них, сколько в том, что этот нагрев передается на изоляционные корпуса пакетов. А они изготавливались из карболита. Материал хороший, но вот при сильном нагреве он начинает терять свои качества. Во-первых, нарушается его полимерная структура – он начинает «дуться» и становится очень хрупким. А во-вторых, при этом наблюдается резкое снижение его диэлектрических качеств.

Перегретая карболитов шайба одного из пакетов – такой выключатель уже чрезвычайно опасен в эксплуатации.

А теперь представьте, что такой «пакетник» необходимо, скажем, выключить. Как мы видели, переключение положения контактов производится очень резко, рывком. Где гарантия, что выключатель не разлетится при такой механической ударной нагрузке? И в какую сторону отлетит при этом фазный провод? Не замкнется ли он на стальном корпусе щита?

Если судить по многочисленным комментариям в сети, бывалые электрики терпеть не могут работу со старыми пакетными выключателями. Именно из-за их непредсказуемости – масса случаев, когда они буквально взрывались при попытке переключения, с образованием внутренней электрической дуги между пакетами из-за разрушившейся изоляции. Не зря их частенько именуют «взрывпакетниками». И многие мастера уже зареклись на будущее – касаться пакетного выключателя исключительно при полностью снятом напряжении со всего щита.

Немало описано случаев, когда старые пакетные выключатели разрушаются даже сами по себе, без какого бы то ни было приложения механических усилий. По всей видимости, разложение карболита от перегрева доходит до определённого критического порога, после которого следует мощная электрическая дуга между соседними пакетами. И это – одна из довольно распространенных причин ничем вроде не предвещавшихся крупных аварий с возгоранием распределительных щитов.

Электрическая дуга в коротнувшем «пакетнике» явно вырвалась наружу – даже металлическая крышка выключателя проплавлена насквозь

Вывод – старые пакетные выключатели могут представлять очень серьёзную угрозу и жизни человека, и целостности жилья. Какой выход – менять их на новые?

Вряд ли это оправдано.

Дело еще вот в чем – «пакетники» в щитах играют исключительно коммутирующую роль, но не имеют абсолютно никаких защитных функций. Наоборот, они сами весьма уязвимы к превышению токового номинала.

Поэтому гораздо более разумным будет вообще отказаться от «пакетника». А его место на вводе должен занять двухполюсный автоматический выключатель требуемого номинала.

Щит после модернизации – вместо устаревших «пакетников» на вводе в каждую квартиру установлены двухполюсные автоматические выключатели.

Что мы при этом теряем? Да абсолютно ничего – полное отключение квартиры легко обеспечивается перемещением вниз клавиши автомата. Но зато этот выключатель и намного безопаснее, и кроме того, способен самостоятельно среагировать отключением на непредусмотренное превышение тока. То есть сохранить и себя, и распределительный щит, и всю квартирную проводку в целостности.

И последнее – не вздумайте производить такую замену самостоятельно! Это сопряжено с очень высоким риском для жизни и требует опытных, выверенных действий квалифицированного специалиста.

В завершение публикации – видео, в котором также приводится аргументация об опасности старых пакетных выключателей в распределительных щитах.

Советы по подключению

В зависимости от фазности переключателя используют различные схемы подключения:

• в трёхфазной сети с одной стороны подключаются 3 провода подачи, а с другой подсоединяется нагрузка так, чтобы соответствующие контакты были диагонально противоположными;
• в двухфазной или однофазной цепи используют по два контакта. С одной стороны фаза и ноль, а с другой нагрузочные два повода.

При наличии заземляющего элемента его зануляют отдельно так, чтобы заземляющий проводник не был рабочим нулём.

Для подключения провода зачищаются и заводятся в соответствующий зажим. Монтаж проводится в рассечку фазного провода.

Особенности монтажа и подключения

Схема подключения

Перед установкой двухполюсных переключателей непосредственно по месту их назначения важно определиться с условиями обустройства проводных линий на конкретном объекте (в частном доме или квартире). При этом возможны два варианта подводки жгута из проводников, укладываемых либо скрытно, либо открыто

При скрытой прокладке в стенах сначала проделываются специальные канавки (штробы), в которые затем помещается гофрированный шланг с комплектом проводников внутри.

В этом случае и сам двухполюсник придется размещать скрытно – проделывать под него специальную нишу в стене, по размеру соответствующую диаметру элементов крепления. Для ее подготовки потребуется электрическая дрель со специальной насадкой типа «коронка».

Встраиваемый переключатель

Также необходимо приготовить пластиковый корпус или монтажную коробку, в которой будет фиксироваться двухпозиционный переключатель. При проведении этих операций придерживаются следующих общепринятых правил:

1. Перед началом работ полностью обесточить всю квартиру или ходя бы данное ответвление от распределительного щитка, отключив соответствующий линейный автомат.
2. Подготовить черновую схему размещения переключателя и подводки к нему проводников.
3. После высверливания в стене подходящего по диаметру отверстия разместить в нем посадочную коробку, закрепив ее распорными винтами.
4. В готовую круглую нишу установить сам коммутационный прибор.
5. Подключить к его клеммам соответствующие проводники и зафиксировать корпус крепежными метизами.

Установка накладного переключателя

Прядок установки открыто прибора выглядит следующим образом:

1. Делается разметка зоны его фиксации на стене.
2. На выбранном месте крепится на шурупы дополнительная подложка из дерева или пластика (подрозетник).
3. Изделие фиксируется на нем посредством подходящих по размеру метизов.

Порядок подключения проводников к клеммам перекидного устройства тот же, что и при скрытом монтаже. При этом способе прокладки подводящие провода допускается размещать в специальном пластиковом канале, называемом кабельным.

Области применения электрических выключателей на два направления не исчерпываются описанными случаями. На их основе проектируется множество механических узлов, управляющих силовыми и сигнальными цепями.
