Типы и конструкции заземления

В частных домах требования ПУЭ допускают использование различных типов заземлений. В конструкцию обычного контура входят вертикальные электроды и одна горизонтальная перемычка. Все элементы должны быть одного размера и с круглым сечением в разрезе. Обычно они изготавливаются из толстой арматуры, труб или стальных прутьев.

Классической фигурой является контур заземления с конфигурацией треугольник, состоящий из арматурных прутьев в количестве 3 штук, размером 2 метра и более. Чем больше расстояние между прутками, тем эффективнее будет работать система. Минимальная дистанция составляет 1,5 м.

После того как электроды забиты в грунт, они соединяются между собой. На каждую сторону устанавливается отдельная полоса, закрепляемая на одной и той же высоте. Это и есть медные или стальные горизонтальные заземлители устанавливаемые на верхнюю часть штырей.

Место для установки контура в частном доме выбирается там, куда люди заходят очень редко. Предпочтение отдается северной стороне, которая плохо освещается и способствует сохранению в почве большого количества влаги. Расстояние от контура до стены дома должно быть не менее 1 метра.

В другом варианте заземление имеет конструкцию глубинного типа. В нем практически отсутствуют минусы, характерные для обычного способа, поскольку используется модульно-штыревая система. Весь комплект для сборки, сделанный на заводе, в техническом плане подтверждается сертификатом. Основным преимуществом данных систем является их соответствие нормативам, они отличаются повышенным сроком службы – от 30 лет и выше.

Электрический заряд стабильно растекается, независимо от погодных условий. Глубина залегания электродов достигает 30 метров, обеспечивая качество и надежность заземления, а вся собранная схема не требует постоянных проверок.

Схемы подключения

Самыми популярными схемами подключения заземлителей являются:

Замкнутая, в форме треугольника. Главным достоинством можно назвать более стабильную и надежная работа. В случае повреждения перемычки между стержнями, контур все равно будет продолжать работать (но с другой стороны).

Защитное заземление. Основная и дополнительная системы уравнивания потенциалов. Сторонние проводящие части. Заземление в частном доме
Принципиальная схема треугольника

Линейная. Последовательное соединение в одну линию вкопанных металлических колышков. Недостатком такого контура можно назвать то, что при выходе из строя перемычки контур работать не будет.

Принципиальная схема линейного вида

Кроме вышеперечисленных разновидностей схем контуров можно еще использовать формы:

  1. прямоугольника;
  2. овала.

Защитное заземление. Основная и дополнительная системы уравнивания потенциалов. Сторонние проводящие части. Заземление в частном доме
Формы контуров заземления

Необходимые инструменты и материалы:

  1. аппарат для сварки;
  2. режущий инструмент (болгарка);
  3. лопата;
  4. перфоратор;
  5. гаечные ключи;
  6. измеритель сопротивления;
  7. измеритель тока;
  8. измеритель напряжения.

Кроме вышеперечисленных приспособлений необходимо использовать:

  • Уголок из коррозионно-стойкой стали, его размеры могут быть 50х50, 60х60 мм. Длина – более 2 метров. Также возможно использование стальной трубы, диаметром не менее 32 мм с толщиной стенки более 3,5-4 мм.
  • Металлические полосы (3 штуки). Их параметры: длина – 120-130 см; ширина – 4-6 см; толщина стенки – 4-6 мм.
  • Полоса стальная из нержавеющего материала 40х4, 50х5 мм. Она соединяет контур заземления и крыльцо дома.
  • Болты М10, М8.
  • Токопроводник медный, диаметром не меньше 6-7 мм2.

Все вышеприведенные параметры, необходимо проверить, используя измеритель.

Что такое заземление

Это комплекс, состоящий из металлических конструкций и проводников, который обеспечивает электрический контакт корпуса электроустановки с физической землей, то есть с грунтом. Система начинается с заземлителя: металлического электрода, заземленного в грунт. Эти элементы не могут быть одиночными, для надежности они объединяются в заземляющий контур.

Как это работает

Внешний контур заземления (который находится непосредственно в грунте), соединяется с помощью надежного проводника с внутренним контуром в помещении, или с щитком заземления. Далее, с помощью внутренней сети защитных проводников, производится подключение к корпусам электроустановок, и контактам заземления на коммутационных устройствах (распределительные щитки, коробки, розетки и прочее).

Устройства, генерирующие электроэнергию, также имеют систему заземления, с которой соединяется нулевая шина. При возникновении аварийной ситуации (фаза соединилась с корпусом электроустановки), возникает электрическая цепь между фазным проводником и нулевой шиной по линии заземления. Сила тока в аварийной цепи спонтанно возрастает, срабатывает устройство защитного отключения (автоматический выключатель) или перегорает предохранительная вставка.

не происходит возгорание силового кабеля (опасность пожара);

  • предотвращается возможность поражения электротоком при касании аварийного корпуса электроустановки.

Сопротивление тела человека в десятки раз выше, чем сопротивление заземления. Поэтому сила тока (при наличии фазы на корпусе электроустановки) не достигнет опасной для жизни величины.

Защитное заземление. Основная и дополнительная системы уравнивания потенциалов. Сторонние проводящие части. Заземление в частном доме

Вопросы, затрагиваемые в ПУЭ

Регламентирование порядка эксплуатации различных видов защитных систем может быть представлено в виде определённого набора требований, касающихся обустройства отдельных конструкций.

Согласно им, функциональная готовность контуров заземления, в состав которых входит целый набор конструктивных элементов, должна подтверждаться следующими техническими данными:

  • Описание конструкции и состава защитных устройств, применяемых в действующих электроустановках;
  • Формулы для расчета их размеров, а также нормы сопротивления заземляющих устройств (ЗУ);
  • Таблицы с корректировочными коэффициентами, позволяющими вводить поправки на качество и состояние грунта в месте размещения контура (с учётом материала отдельных элементов);
  • Порядок организации и проведения контрольных испытаний, имеющихся у систем заземления.

На заметку. Наличие документально подтверждённых данных о рабочих характеристиках и надёжности функционирования контура заземления частного дома, например, позволит исключить вероятность поражения электрическим током животных и жильцов.

При его обустройстве предписывается действовать в строгом соответствии с ПУЭ, а также соблюдать все требования, касающиеся эксплуатации данного защитного устройства.

Зачем нужно заземление в частном доме: принцип действия

Заземление в частном доме считается важной частью системы электроснабжения. Его монтируют с такими целями:

  • Защита обитателей дома от поражения электротоком (при касании прибора с нарушенной изоляцией электропроводки);
  • Корректная работа современных электрических устройств;
  • Безопасная эксплуатация газового оборудования;
  • Эффективная работа молниезащиты.

Принцип действия системы основан на элементарных законах физики, которые говорят, что электрический ток всегда движется в сторону наименьшего сопротивления.

При повреждении изоляции прибора ток выходит (замыкается) на корпус. Такая ситуация чревата сбоями в функционировании и поломкой, не говоря об опасности для человека получить чувствительный разряд, случайно дотронувшись рукой до поверхности.

Современные системы заземления и рекомендации ПУЭ

В настоящее время существуют три системы заземления электросети, TN, TT и IT. Преимущественно в быту используется одна из разновидностей первой из них – TN-C, TN-S, TN-C-S.

Требования к сопротивлению заземляющего устройства.

Заземление для частного дома имеет смысл, если сопротивление контура минимально. В таком случае (когда сопротивление человека намного превышает сопротивление контура) через тело пройдет неощутимый заряд, а оставшийся потенциал уйдет в землю.

Сопротивление определяется типом, количеством и глубиной заложения заземляющих элементов, а также свойствами грунта. Оптимальными считается суглинистые и глинистые почвы с влажностью 20-40%.

Чтобы убедиться, что заземляющее устройство выполняет свои функции, проводится измерение сопротивления.

Зачем при наличии заземления нужно УЗО

УЗО (устройство защитного отключения) представляет собой быстродействующий выключатель, работающий в паре с контуром заземления и реагирующий на утечку тока разрывом цепи.

Схема без заземления и УЗО

Когда изоляция проводника нарушается, фаза появляется на металлическом корпусе электрического прибора. Если току некуда уйти дальше, то при контакте человека с корпусом электроприбора, разряд пойдет через тело. Последствия будут зависеть от множества факторов и результаты могут быть разные – от испуга до перебоев в работе сердца.

Без наличия заземления фаза на поверхности прибора с поврежденной проводкой будет оставаться, пока не выключится вводной автомат.

УЗО в схеме без защитного проводника (TN-C)

В такой системе при нарушении изоляции проводника УЗО сразу не сработает, так как не возникнет ток утечки. Но как только человек прикоснется к поврежденному прибору, то часть тока уйдет в тело и УЗО сработает.

Даже без наличия заземления ток будет течь через тело человека только в течение времени, необходимого для срабатывания УЗО – обычно это десятые доли секунды. Как итог – возможны болезненные ощущения, но фатального исхода скорее всего удастся избежать.

Схема с защитным проводником (TN-S и TN-C-S) и УЗО

Если электроприбор контактирует с контуром заземления и подключен через УЗО, то в случае замыкания фазного проводника на металлический корпус электроприбора, сразу же появляется утечка тока (который уходит в землю). УЗО срабатывает и разрывает цепь.

Газовый котел и УЗО

В первую очередь надо понимать, что заземление газового котла в частном доме должно выполняться в обязательном порядке – исключений не существует.

Заземление газового котла и установка УЗО выполняются одновременно. Это необходимое условие при подключении газа к жилому дому, так как на корпусе газового котла во время работы образуется поверхностное напряжение.

Заземление газового котла в частном доме позволит избежать поломки дорогостоящего электронного оборудования и предотвратить возгорание, причиненное статическим электричеством. Эта мера, учитывая высокую взрывоопасность газа, служит дополнительной защитой от пожара.

УЗО в схеме без защитного проводника (TN-C)

В такой системе при нарушении изоляции проводника УЗО сразу не сработает, так как не возникнет ток утечки. Но как только человек прикоснется к поврежденному прибору, то часть тока уйдет в тело и УЗО сработает.

Даже без наличия заземления ток будет течь через тело человека только в течение времени, необходимого для срабатывания УЗО – обычно это десятые доли секунды. Как итог – возможны болезненные ощущения, но фатального исхода скорее всего удастся избежать.

Схема с защитным проводником (TN-S и TN-C-S) и УЗО

Если электроприбор контактирует с контуром заземления и подключен через УЗО, то в случае замыкания фазного проводника на металлический корпус электроприбора, сразу же появляется утечка тока (который уходит в землю). УЗО срабатывает и разрывает цепь.

Какие проводятся работы при монтаже заземления

Весь процесс создания заземляющего контура делится на следующие этапы:

  • После определения безопасной глубины конструкции (там, где грунт всегда влажный) выкапывается траншея.
  • Металлические стержни (заземляющие электроды) заглубляются в грунт.
  • Собирается контур заземления: стержни, расположенные в ряд или в форме фигуры (обычно треугольник), соединяют лентой или трубами, свариваются последовательно.
  • Контур дополнительно приваривается к токоотводу стальной лентой.
  • Готовый заземлитель подключается к электрощиту, траншея засыпается.

При монтаже, грамотные специалисты учитывают некоторые важные нюансы:

  • Контур должен располагаться ниже линии промерзания грунта. В противном случае, когда вода в земле превратится в лед, то грунт перестанет проводить ток и заземление не будет работать.
  • Заземляющие электроды нельзя окрашивать, так как слой краски это диэлектрик и контакта контура с землей не будет.

Что такое заземление в частном доме?

Заземление

Заземление — это соединение металлических элементов сети, оборудования или механизмов с заземляющим устройством (контуром заземления), благодаря которому при возникновении токов утечки (пробой изоляции) весь потенциал полностью переходит в землю.

Если рассмотреть этот вопрос на уровне «пользователя», то заземление защищает Вас от поражения электрическим током при повреждении изоляции в электропроводке.

Нужно ли заземление в частном доме

Опасность замыкания не только в том, что бытовая техника и осветительные приборы выходят из строя. Заземление в частном доме необходимо, чтобы жильцы не пострадали от поражения током. Такое возможно, если провода замкнут на корпус прибора. Электричество всегда ищет выход и устремляется в землю. В природе молния, тот же ток, всегда разряжается при контакте с грунтом. Но если человек коснется оголенного проводника, его тело само становится проводником – той же землей. Часто итог крайне печальный. Летальный исход случается очень часто.

Нужно ли заземление в частном доме? Обязательно. Суть системы – обеспечить электрическому заряду кратчайший путь для разрядки в грунт. Согласно законам физики, он будет искать проводник, обладающий минимальным сопротивлением. И контур, о котором пойдет речь далее, является именно таким. И даже если «доза» будет настолько велика, что заземлитель не сможет отвести ее полностью, через человеческое тело пройдет лишь малая часть, которая не причинит вреда. Разве что, возможно, вы почувствуете легкую кратковременную дрожь. Отсюда видно, что правильное заземление – гарантия электробезопасности.

Будет интересно➡  Монтаж кабель-канала своими руками

Как правильно сделать контур заземления в частном доме – расчёт схемы и монтаж

Согласно ГОСТ, СНиП и ПУЭ каждое жилое сооружение в обязательном порядке оснащается такой системой защиты от замыкания и блуждающих токов. В нормативных документах в частности говорится, что заземление для дома монтируется, если проектная напряжение в цепи электроснабжения с переменным током от 100 В превышает отметку в 40 Вт. Еще одной задачей, которая решается при помощи заземлителя, является обеспечение пожарной безопасности. В результате замыканий часто происходит возгорание, затем пожар, и тогда затраты на восстановление (если таковое возможно) несоизмеримо больше со стоимостью монтажа контура заземления.

Как правильно сделать заземление в частном доме спрашивают и те, кто столкнулся с проблемой плохого сигнала. Если недалеко находится мощный излучатель, помехи при использовании телефона, телевизора, компьютера, радиоприемника неизбежны. Но если защитить здание, принимаемый сигнал всегда будет отличным. Но только не путайте эту систему с громоотводом. В последнем случае целевое назначение одно – отвод разряда молнии. При замыкании молниеотвод никак не сможет защитить людей от поражения, а приборы от перегорания. Однако общий принцип действия в обоих случаях идентичен.

При монтаже ни в коем случае не соединяют контуры громоотвода в доме с заземлением. Каждая из систем работает независимо. Тогда в случае попадания молнии скачка напряжения не случится. Если же случится эффект индукции, заземлитель «выведет» ток из цепи, чем обеспечит безопасность. Причем у каждой системы безопасности есть подземная часть. Она может быть общей только при достаточном сечении. Разводка всегда обособленная. Наличие одного средства защиты не исключает необходимость установки другой.

Нормы заземления

Главное требование, предъявляемое к заземляющему устройству – это его сопротивление.

нормы сопротивления для заземляющего устройства частного дома

При напряжении питания в системе 380/220В данное сопротивление для частного дома должно быть не более 30 Ом.

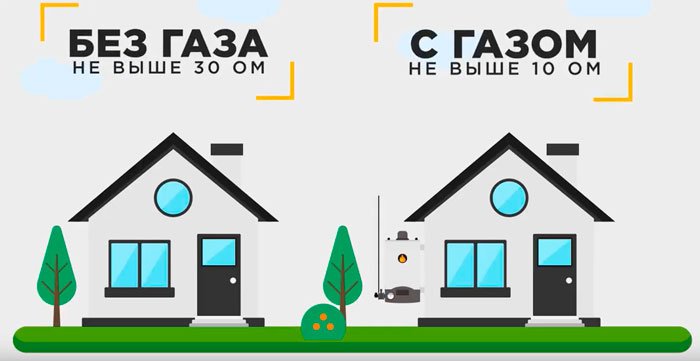

Если у вас в доме подключен газовый котел, в целях защиты и предотвращения возможного взрыва котла, газовики предъявляют более жесткие нормативы – не более 10 Ом.

норма сопротивления заземления для частного дома с газовым котлом и без

Чем меньше сопротивление заземляющего устройства, тем больше его надежность.

Согласно закону Ома I=U/R. То есть, чем меньше R, тем больше ток КЗ, а значит защитный аппарат сработает обязательно. Но есть здесь и “подводные камни”, о них поговорим чуть дальше.

Правила и требования ПУЭ

На любом жилом объекте, расположенном в городской черте и за ее пределами, согласно требованиям ПУЭ организуется специальная защита от опасных напряжений 220/380 Вольт. С этой целью на их территории устраиваются особые стальные конструкции, называемые заземляющими устройствами (ЗУ). Их основное назначение заключается в создании условий, гарантирующих защиту проживающих в доме людей от удара током.

В соответствии с ПУЭ, глава 1.7., часть 1, п. 1.7.72 размеры металлических заготовок выбираются с учетом необходимости получения требуемого сопротивления растеканию тока в землю. Для различных элементов конструкции эти показатели могут различаться от образца к образцу. Однако минимальные их размеры должны соответствовать следующим нормативам:

  • соединительная полоса между штырями не может иметь типоразмер менее 12х4 мм (сечение 48 мм2);
  • сами штыри на основе уголков выбираются со сторонами 4х4 мм;
  • при использовании круглого арматурного прутка сечение не должно быть менее 10 мм2;
  • металлическая труба должна иметь толщину стенки порядка 3,5 мм.

поперечные сечения элементов заземления

Обратите внимание: Наличие у хозяина дома данных о рабочих характеристиках ЗК, в частности, позволит защитить от поражения током животных и жильцов.

При его обустройстве необходимо действовать в соответствии с положениями отраслевых стандартов, касающиеся эксплуатации имеющегося на объекте оборудования.

Если Вы не знаете, как правильно сделать заземление в частном доме и какие технические характеристики его должны быть, рекомендуем ознакомится с ПУЭ в котором Глава 1.7. под названием «Заземление и защитные меры электробезопасности» регламентирует основные технические характеристики контура заземления для оборудования до 1000 В.

Согласно данному нормативному документы сопротивление контура заземления должно быть:

  1. Не более 4 Ом для электроустановок до 1000 В (к данному классу электроустановок как раз и относится электрооборудование дачи, дома или коттеджа).
  2. Не более 10 Ом в случае если суммарная мощность генераторов или трансформаторов менее 100 кВА.
  3. Не более 0.5 Ом для электроустановок выше 1000 В с большими токами замыкания на землю (свыше 500 А).
  4. Не более 10 Ом для электроустановок свыше 1000 В с маленьким током замыкания на землю.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунтаМаксимальное сопротивление, ОмМинимальное сопротивление, Ом
Глинозем6555
Гумус5545
Лёсовые отложения2515
Песчаник, залегание грунтовой воды глубже 5 м1000 –
Песчаник, грунтовые воды не глубже 5 м500 –
Песчано-глинистая почва160140
Суглинок6555
Торфяник2515
Чернозём5545

Зная данные можно использовать формулу:

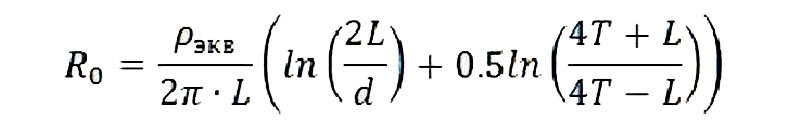

Формула расчета сопротивления стержня
Формула расчета сопротивления стержня

где:

  • Ro – сопротивление стержня, Ом;
  • L – длина электрода, м;
  • d – диаметр электрода, м;
  • T – расстояние от середины электрода до поверхности, м;
  • Рэкв – сопротивление грунта, Ом;
  • Т – расстояние от верха стержня до поверхности, м;
  • ln – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре
Формула расчета количества стержней в контуре

где Rn – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим no = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Особенности схем заземления 220 и 380 В

Подключение в каждом из случаев особенное. Единственное, что остается неизменным – внешний контур. Конструкция может быть любой (замкнутой, линейной). А вот с момента ввода в дом нужно учитывать некоторые нюансы. То же касается устройства проводки. Напряжение в 220 Вольт требует двухпроводной линии. При этом один придется расщепить на «землю» и «нейтраль». Другой монтируется по изоляторам.

380 В – это электросеть, для которой используется четырехпроводная система. Одна из жил подлежит расщеплению, как и в предыдущем случае. Остальные монтируются через изоляторы, не контактируя между собой. Еще одна особенность такого способа монтажа – необходимость использования дополнительных средств защиты. Это УЗО и дифференциальные автоматы. К ним подводят «нейтральный» проводник.

Заземление отдельных бытовых приборов и оборудования

Часто бывает, что владельцы частных домов (особенно дачных), не видят смысла монтировать полноценное заземление. Оправдывать или осуждать мы никого не можем, а значит рассмотреть этот вариант так же стоит. Разберемся, как заземлить водонагреватель в частном доме, не монтируя при этом всей системы защиты.

Знак заземления ГОСТ-21130
Знак заземления ГОСТ-21130

Сделать это довольно просто, используя естественный заземлитель. От  него нужно проложить кабель непосредственно к прибору или к розетке, от которой устройство питается. Часто, таким образом, производится заземление газового котла в частном доме, но можно так защитить и любой другой бытовой прибор.

Встречаются «электромонтеры», которые на вопрос, как заземлить розетку в частном доме, советуют бросить перемычку от нулевого контакта на заземляющий. Прислушиваться к подобным советам явно не стоит – это чревато проблемами. О подобных ошибках мы обязательно сегодня поговорим. А сейчас стоит подробнее остановиться на том, как проверить готовый контур заземления, соответствует ли он необходимым требованиям.

Швы соединения на шинах должны быть качественно проварены
Швы соединения на шинах должны быть качественно проварены

Готовые комплекты заземления для частного дома

Самостоятельный монтаж позволяет существенно снизить затраты на систему заземления. Однако готовые комплекты позволяют ускорить работы и повысить надежность контура. Можно выделить такие модели:
Как правильно сделать контур заземления в частном доме - расчёт схемы и монтаж

  1. ZandZ – контур с одним или несколькими электродами из нержавеющей стали. Допускаемое заглубление — до 10 м. Цена зависит от длины штырей. Средняя цена комплекта с пятиметровыми электродами — 23500 рублей.
  2. Galmar – имеет электроды длиной до 30 м. Средняя цена — 41000 рублей.
  3. Elmast. Эта система изготавливается в России и адаптирована к российским условиям эксплуатации. Цена – от 8000 рублей.

Важно! На российском рынке представлено множество моделей, что позволяет сделать оптимальный выбор. Глубина забивания их электродов колеблется от 5 до 40 м. Ценовой диапазон – 6000-28000 рублей.

Распространённые ошибки при выполнении монтажных работ

Специалисты отмечают, что при самостоятельном монтаже чаще всего допускаются такие ошибки:

  1. Попытка защитить электроды от коррозии путем покраски. Такой способ недопустим, т.к. препятствует перетоку в землю.
  2. Соединение стальной металлосвязи со штырями болтами. Коррозия достаточно быстро нарушает контакт между элементами.
  3. Чрезмерное удаление контура от дома, что значительно увеличивает сопротивление системы.
  4. Применение слишком тонкого профиля для электродов. Через небольшой промежуток времени коррозия вызывает резкое увеличение сопротивление металла.
  5. Контакт медных и алюминиевых проводников. В этом случае ухудшается соединение за счет контактной коррозии.

При обнаружении недостатков в конструкции их следует устранять незамедлительно. Чрезмерное увеличение электрического сопротивления или нарушение целостности цепи нарушает работу заземления. Контур не сможет гарантировать безопасность.

Контур заземления необходим для частного дома. Эта конструкция обеспечит электрическую безопасность жильцов и исключит трагические случайности. Однако следует помнить, что эффективность работы заземления зависит от правильности расчетов, выбора схемы и проведения монтажа. Если есть сомнение в собственных силах, то лучше использовать готовый комплект.

Надежное заземление — гарантия безопасности

Все существующие системы устройства заземления предназначены для обеспечения надежного и безопасного функционирования электрических приборов и оборудования, подключенных на стороне потребителя, а также исключения случаев поражения электрическим током людей, использующих это оборудование. При проектировании и устройстве систем энергоснабжения, необъемлемыми элементами которых является как функциональное, так и защитное заземление, должна быть уменьшена до минимума возможность появления на токопроводящих корпусах бытовых приборов и промышленного оборудования напряжения, опасного для жизни и здоровья людей.

Система заземления должна либо снять опасный потенциал с поверхности предмета, либо обеспечить срабатывание соответствующих защитных устройств с минимальным запаздыванием. В каждом таком случае ценой технического совершенства, или наоборот, недостаточного совершенства используемой системы заземления, может быть самое ценное – жизнь человека.

Наибольшее допустимое время защитного автоматического отключения для системы IT

Номинальное фазное напряжение U0, ВВремя отключения, с
2200,8
3800,4
6600,2
Более 6600,1

1.7.82. Основная система уравнивания потенциалов в электроустановках до 1 кВ должна соединять между собой следующие проводящие части (рис. 1.7.7):

1) нулевой защитный РЕ – или РЕN – проводник питающей линии в системе TN;

Будет интересно➡  Гальванометр - что измеряет и как работает. Принцип работы гальванометра

2) заземляющий проводник, присоединенный к заземляющему устройству электроустановки, в системах IT и ТТ;

3) заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание (если есть заземлитель);

4) металлические трубы коммуникаций, входящих в здание: горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п.

Если трубопровод газоснабжения имеет изолирующую вставку на вводе в здание, к основной системе уравнивания потенциалов присоединяется только та часть трубопровода, которая находится относительно изолирующей вставки со стороны здания;

5) металлические части каркаса здания;

6) металлические части централизованных систем вентиляции и кондиционирования. При наличии децентрализованных систем вентиляции и кондиционирования металлические воздуховоды следует присоединять к шине РЕ щитов питания вентиляторов и кондиционеров;

Рис. 1.7.7. Система уравнивания потенциалов в здании:

Рис. 1.7.7. Система уравнивания потенциалов в здании:

М – открытая проводящая часть; С1 – металлические трубы водопровода, входящие в здание; С2 — металлические трубы канализации, входящие в здание; С3 — металлические трубы газоснабжения с изолирующей вставкой на вводе, входящие в здание; С4 – воздуховоды вентиляции и кондиционирования; С5 – система отопления; С6 – металлические водопроводные трубы в ванной комнате; С7 – металлическая ванна; С8 — сторонняя проводящая часть в пределах досягаемости от открытых проводящих частей; С9 — арматура железобетонных конструкций; ГЗШ – главная заземляющая шина; Т1 – естественный заземлитель; Т2 – заземлитель молниезащиты (если имеется); 1 – нулевой защитный проводник; 2 – проводник основной системы уравнивания потенциалов; 3 – проводник дополнительной системы уравнивания потенциалов; 4 — токоотвод системы молниезащиты; 5 — контур (магистраль) рабочего заземления в помещении информационного вычислительного оборудования; 6 — проводник рабочего (функционального) заземления; 7 – проводник уравнивания потенциалов в системе рабочего (функционального) заземления; 8 – заземляющий проводник

7) заземляющее устройство системы молниезащиты 2-й и 3-й категорий;

8) заземляющий проводник функционального (рабочего) заземления, если такое имеется и отсутствуют ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления;

9) металлические оболочки телекоммуникационных кабелей.

Проводящие части, входящие в здание извне, должны быть соединены как можно ближе к точке их ввода в здание.

Для соединения с основной системой уравнивания потенциалов все указанные части должны быть присоединены к главной заземляющей шине (1.7.119-1.7.120) при помощи проводников системы уравнивания потенциалов.

1.7.83. Система дополнительного уравнивания потенциалов должна соединять между собой все одновременно доступные прикосновению открытые проводящие части стационарного электрооборудования и сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания, а также нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и ТТ, включая защитные проводники штепсельных розеток.

Для уравнивания потенциалов могут быть использованы специально предусмотренные проводники либо открытые и сторонние проводящие части, если они удовлетворяют требованиям 1.7.122 к защитным проводникам в отношении проводимости и непрерывности электрической цепи.

1.7.84. Защита при помощи двойной или усиленной изоляции может быть обеспечена применением электрооборудования класса II или заключением электрооборудования, имеющего только основную изоляцию токоведущих частей, в изолирующую оболочку.

Проводящие части оборудования с двойной изоляцией не должны быть присоединены к защитному проводнику и к системе уравнивания потенциалов.

1.7.85. Защитное электрическое разделение цепей следует применять, как правило, для одной цепи.

Наибольшее рабочее напряжение отделяемой цепи не должно превышать 500 В.

Питание отделяемой цепи должно быть выполнено от разделительного трансформатора, соответствующего ГОСТ 30030 «Трансформаторы разделительные и безопасные разделительные трансформаторы», или от другого источника, обеспечивающего равноценную степень безопасности.

Токоведущие части цепи, питающейся от разделительного трансформатора, не должны иметь соединений с заземленными частями и защитными проводниками других цепей.

Проводники цепей, питающихся от разделительного трансформатора, рекомендуется прокладывать отдельно от других цепей. Если это невозможно, то для таких цепей необходимо использовать кабели без металлической оболочки, брони, экрана или изолированные провода, проложенные в изоляционных трубах, коробах и каналах при условии, что номинальное напряжение этих кабелей и проводов соответствует наибольшему напряжению совместно проложенных цепей, а каждая цепь защищена от сверхтоков.

Если от разделительного трансформатора питается только один электроприемник, то его открытые проводящие части не должны быть присоединены ни к защитному проводнику, ни к открытым проводящим частям других цепей.

Допускается питание нескольких электроприемников от одного разделительного трансформатора при одновременном выполнении следующих условий:

1) открытые проводящие части отделяемой цепи не должны иметь электрической связи с металлическим корпусом источника питания;

2) открытые проводящие части отделяемой цепи должны быть соединены между собой изолированными незаземленными проводниками местной системы уравнивания потенциалов, не имеющей соединений с защитными проводниками и открытыми проводящими частями других цепей;

3) все штепсельные розетки должны иметь защитный контакт, присоединенный к местной незаземленной системе уравнивания потенциалов;

4) все гибкие кабели, за исключением питающих оборудование класса II, должны иметь защитный проводник, применяемый в качестве проводника уравнивания потенциалов;

5) время отключения устройством защиты при двухфазном замыкании на открытые проводящие части не должно превышать время, указанное в табл. 1.7.2.

1.7.86. Изолирующие (непроводящие) помещения, зоны и площадки могут быть применены в электроустановках напряжением до 1 кВ, когда требования к автоматическому отключению питания не могут быть выполнены, а применение других защитных мер невозможно либо нецелесообразно.

Сопротивление относительно локальной земли изолирующего пола и стен таких помещений, зон и площадок в любой точке должно быть не менее:

50 кОм при номинальном напряжении электроустановки до 500 В включительно, измеренное мегаомметром на напряжение 500 В;

100 кОм при номинальном напряжении электроустановки более 500 В, измеренное мегаомметром на напряжение 1000 В.

Если сопротивление в какой-либо точке меньше указанных, такие помещения, зоны, площадки не должны рассматриваться в качестве меры защиты от поражения электрическим током.

Для изолирующих (непроводящих) помещений, зон, площадок допускается использование электрооборудования класса 0 при соблюдении, по крайней мере, одного из трех следующих условий:

1) открытые проводящие части удалены одна от другой и от сторонних проводящих частей не менее чем на 2 м. Допускается уменьшение этого расстояния вне зоны досягаемости до 1,25 м;

2) открытые проводящие части отделены от сторонних проводящих частей барьерами из изоляционного материала. При этом расстояния, не менее указанных в пп. 1, должны быть обеспечены с одной стороны барьера;

3) сторонние проводящие части покрыты изоляцией, выдерживающей испытательное напряжение не менее 2 кВ в течение 1 мин.

В изолирующих помещениях (зонах) не должен предусматриваться защитный проводник.

Должны быть предусмотрены меры против заноса потенциала на сторонние проводящие части помещения извне.

Пол и стены таких помещений не должны подвергаться воздействию влаги.

1.7.87. При выполнении мер защиты в электроустановках напряжением до 1 кВ классы применяемого электрооборудования по способу защиты человека от поражения электрическим током по ГОСТ 12.2.007.0 «ССБТ. Изделия электротехнические. Общие требования безопасности» следует принимать в соответствии с табл. 1.7.3.

Применение электрооборудования в электроустановках напряжением до 1 кВ

Класс
по ГОСТ
12.2.007.0
Р МЭК536
МаркировкаНазначение защитыУсловия применения электрооборудования в электроустановке
Класс 0При косвенном прикосновении1. Применение в непроводящих помещениях.
2. Питание от вторичной обмотки разделительного трансформатора только одного электроприемника
Класс IЗащитный зажим знак Защитный зажим знак
или буквы РЕ, или желто-зеленые полосы
При косвенном прикосновенииПрисоединение заземляющего зажима электрооборудования к защитному проводнику электроустановки
Класс IIЗнак Знак-2При косвенном прикосновенииНезависимо от мер защиты, принятых в электроустановке
Класс IIIЗнак Знак-3От прямого и косвенного прикосновенийПитание от безопасного разделительного трансформатора

Заземляющие устройства электроустановок напряжением выше 1 кВ в сетях с эффективно заземленной нейтралью

1.7.88. Заземляющие устройства электроустановок напряжением выше 1 кВ в сетях с эффективно заземленной нейтралью следует выполнять с соблюдением требований либо к их сопротивлению (1.7.90), либо к напряжению прикосновения (1.7.91), а также с соблюдением требований к конструктивному выполнению (1.7.92-1.7.93) и к ограничению напряжения на заземляющем устройстве (1.7.89). Требования 1.7.89-1.7.93 не распространяются на заземляющие устройства опор ВЛ.

1.7.89. Напряжение на заземляющем устройстве при стекании с него тока замыкания на землю не должно, как правило, превышать 10 кВ. Напряжение выше 10 кВ допускается на заземляющих устройствах, с которых исключен вынос потенциалов за пределы зданий и внешних ограждений электроустановок. При напряжении на заземляющем устройстве более 5 кВ должны быть предусмотрены меры по защите изоляции отходящих кабелей связи и телемеханики и по предотвращению выноса опасных потенциалов за пределы электроустановки.

1.7.90. Заземляющее устройство, которое выполняется с соблюдением требований к его сопротивлению, должно иметь в любое время года сопротивление не более 0,5 Ом с учетом сопротивления естественных и искусственных заземлителей.

В целях выравнивания электрического потенциала и обеспечения присоединения электрооборудования к заземлителю на территории, занятой оборудованием, следует прокладывать продольные и поперечные горизонтальные заземлители и объединять их между собой в заземляющую сетку.

Продольные заземлители должны быть проложены вдоль осей электрооборудования со стороны обслуживания на глубине 0,5-0,7 м от поверхности земли и на расстоянии 0,8-1,0 м от фундаментов или оснований оборудования. Допускается увеличение расстояний от фундаментов или оснований оборудования до 1,5 м с прокладкой одного заземлителя для двух рядов оборудования, если стороны обслуживания обращены друг к другу, а расстояние между основаниями или фундаментами двух рядов не превышает 3,0 м.

Поперечные заземлители следует прокладывать в удобных местах между оборудованием на глубине 0,5-0,7 м от поверхности земли. Расстояние между ними рекомендуется принимать увеличивающимся от периферии к центру заземляющей сетки. При этом первое и последующие расстояния, начиная от периферии, не должны превышать соответственно 4,0; 5,0; 6,0; 7,5; 9,0; 11,0; 13,5; 16,0; 20,0 м. Размеры ячеек заземляющей сетки, примыкающих к местам присоединения нейтралей силовых трансформаторов и короткозамыкателей к заземляющему устройству, не должны превышать 6 х 6 м.

Горизонтальные заземлители следует прокладывать по краю территории, занимаемой заземляющим устройством так, чтобы они в совокупности образовывали замкнутый контур.

Если контур заземляющего устройства располагается в пределах внешнего ограждения электроустановки, то у входов и въездов на ее территорию следует выравнивать потенциал путем установки двух вертикальных заземлителей, присоединенных к внешнему горизонтальному заземлителю напротив входов и въездов. Вертикальные заземлители должны быть длиной 3-5 м, а расстояние между ними должно быть равно ширине входа или въезда.

1.7.91. Заземляющее устройство, которое выполняется с соблюдением требований, предъявляемых к напряжению прикосновения, должно обеспечивать в любое время года при стекании с него тока замыкания на землю значения напряжений прикосновения, не превышающие нормированных (см. ГОСТ 12.1.038). Сопротивление заземляющего устройства при этом определяется по допустимому напряжению на заземляющем устройстве и току замыкания на землю.

При определении значения допустимого напряжения прикосновения в качестве расчетного времени воздействия следует принимать сумму времени действия защиты и полного времени отключения выключателя. При определении допустимых значений напряжений прикосновения у рабочих мест, где при производстве оперативных переключений могут возникнуть КЗ на конструкции, доступные для прикосновения производящему переключения персоналу, следует принимать время действия резервной защиты, а для остальной территории – основной защиты.

Примечание. Рабочее место следует понимать как место оперативного обслуживания электрических аппаратов.

Размещение продольных и поперечных горизонтальных заземлителей должно определяться требованиями ограничения напряжений прикосновения до нормированных значений и удобством присоединения заземляемого оборудования. Расстояние между продольными и поперечными горизонтальными искусственными заземлителями не должно превышать 30 м, а глубина их заложения в грунт должна быть не менее 0,3 м. Для снижения напряжения прикосновения у рабочих мест в необходимых случаях может быть выполнена подсыпка щебня слоем толщиной 0,1-0,2 м.

В случае объединения заземляющих устройств разных напряжений в одно общее заземляющее устройство напряжение прикосновения должно определяться по наибольшему току короткого замыкания на землю объединяемых ОРУ.

1.7.92. При выполнении заземляющего устройства с соблюдением требований, предъявляемых к его сопротивлению или к напряжению прикосновения, дополнительно к требованиям 1.7.90-1.7.91 следует:

прокладывать заземляющие проводники, присоединяющие оборудование или конструкции к заземлителю, в земле на глубине не менее 0,3 м;

прокладывать продольные и поперечные горизонтальные заземлители (в четырех направлениях) вблизи мест расположения заземляемых нейтралей силовых трансформаторов, короткозамыкателей.

Будет интересно➡  Делаем токопроводящий клей из подручных материалов

При выходе заземляющего устройства за пределы ограждения электроустановки горизонтальные заземлители, находящиеся вне территории электроустановки, следует прокладывать на глубине не менее 1 м. Внешний контур заземляющего устройства в этом случае рекомендуется выполнять в виде многоугольника с тупыми или скругленными углами.

1.7.93. Внешнюю ограду электроустановок не рекомендуется присоединять к заземляющему устройству.

Если от электроустановки отходят ВЛ 110 кВ и выше, то ограду следует заземлить с помощью вертикальных заземлителей длиной 2-3 м, установленных у стоек ограды по всему ее периметру через 20-50 м. Установка таких заземлителей не требуется для ограды с металлическими стойками и с теми стойками из железобетона, арматура которых электрически соединена с металлическими звеньями ограды.

Для исключения электрической связи внешней ограды с заземляющим устройством расстояние от ограды до элементов заземляющего устройства, расположенных вдоль нее с внутренней, внешней или с обеих сторон, должно быть не менее 2 м. Выходящие за пределы ограды горизонтальные заземлители, трубы и кабели с металлической оболочкой или броней и другие металлические коммуникации должны быть проложены посередине между стойками ограды на глубине не менее 0,5 м. В местах примыкания внешней ограды к зданиям и сооружениям, а также в местах примыкания к внешней ограде внутренних металлических ограждений должны быть выполнены кирпичные или деревянные вставки длиной не менее 1 м.

Питание электроприемников, установленных на внешней ограде, следует осуществлять от разделительных трансформаторов. Эти трансформаторы не допускается устанавливать на ограде. Линия, соединяющая вторичную обмотку разделительного трансформатора с электроприемником, расположенным на ограде, должна быть изолирована от земли на расчетное значение напряжения на заземляющем устройстве.

Если выполнение хотя бы одного из указанных мероприятий невозможно, то металлические части ограды следует присоединить к заземляющему устройству и выполнить выравнивание потенциалов так, чтобы напряжение прикосновения с внешней и внутренней сторон ограды не превышало допустимых значений. При выполнении заземляющего устройства по допустимому сопротивлению с этой целью должен быть проложен горизонтальный заземлитель с внешней стороны ограды на расстоянии 1 м от нее и на глубине 1 м. Этот заземлитель следует присоединять к заземляющему устройству не менее чем в четырех точках.

1.7.94. Если заземляющее устройство электроустановки напряжением выше 1 кВ сети с эффективно заземленной нейтралью соединено с заземляющим устройством другой электроустановки при помощи кабеля с металлической оболочкой или броней или других металлических связей, то для выравнивания потенциалов вокруг указанной другой электроустановки или здания, в котором она размещена, необходимо соблюдение одного из следующих условий:

1) прокладка в земле на глубине 1 м и на расстоянии 1 м от фундамента здания или от периметра территории, занимаемой оборудованием, заземлителя, соединенного с системой уравнивания потенциалов этого здания или этой территории, а у входов и у въездов в здание – укладка проводников на расстоянии 1 и 2 м от заземлителя на глубине 1 и 1,5 м соответственно и соединение этих проводников с заземлителем;

2) использование железобетонных фундаментов в качестве заземлителей в соответствии с 1.7.109, если при этом обеспечивается допустимый уровень выравнивания потенциалов. Обеспечение условий выравнивания потенциалов посредством железобетонных фундаментов, используемых в качестве заземлителей, определяется в соответствии с ГОСТ 12.1.030 «Электробезопасность. Защитное заземление, зануление».

Не требуется выполнение условий, указанных в пп. 1 и 2, если вокруг зданий имеются асфальтовые отмостки, в том числе у входов и у въездов. Если у какого-либо входа (въезда) отмостка отсутствует, у этого входа (въезда) должно быть выполнено выравнивание потенциалов путем укладки двух проводников, как указано в пп. 1, или соблюдено условие по пп. 2. При этом во всех случаях должны выполняться требования 1.7.95.

1.7.95. Во избежание выноса потенциала не допускается питание электроприемников, находящихся за пределами заземляющих устройств электроустановок напряжением выше 1 кВ сети с эффективно заземленной нейтралью, от обмоток до 1 кВ с заземленной нейтралью трансформаторов, находящихся в пределах контура заземляющего устройства электроустановки напряжением выше 1 кВ.

При необходимости питание таких электроприемников может осуществляться от трансформатора с изолированной нейтралью на стороне напряжением до 1 кВ по кабельной линии, выполненной кабелем без металлической оболочки и без брони, или по ВЛ.

При этом напряжение на заземляющем устройстве не должно превышать напряжение срабатывания пробивного предохранителя, установленного на стороне низшего напряжения трансформатора с изолированной нейтралью.

Питание таких электроприемников может также осуществляться от разделительного трансформатора. Разделительный трансформатор и линия от его вторичной обмотки к электроприемнику, если она проходит по территории, занимаемой заземляющим устройством электроустановки напряжением выше 1 кВ, должны иметь изоляцию от земли на расчетное значение напряжения на заземляющем устройстве.

Заземляющие устройства электроустановок напряжением выше 1 кВ в сетях с изолированной нейтралью

1.7.96. В электроустановках напряжением выше 1 кВ сети с изолированной нейтралью сопротивление заземляющего устройства при прохождении расчетного тока замыкания на землю в любое время года с учетом сопротивления естественных заземлителей должно быть

R ≤ 250 / I,

но не более 10 Ом, где I – расчетный ток замыкания на землю, А.

В качестве расчетного тока принимается:

1) в сетях без компенсации емкостных токов – ток замыкания на землю;

2) в сетях с компенсацией емкостных токов:

для заземляющих устройств, к которым присоединены компенсирующие аппараты, – ток, равный 125 % номинального тока наиболее мощного из этих аппаратов;

для заземляющих устройств, к которым не присоединены компенсирующие аппараты, — ток замыкания на землю, проходящий в данной сети при отключении наиболее мощного из компенсирующих аппаратов.

Расчетный ток замыкания на землю должен быть определен для той из возможных в эксплуатации схем сети, при которой этот ток имеет наибольшее значение.

1.7.97. При использовании заземляющего устройства одновременно для электроустановок напряжением до 1 кВ с изолированной нейтралью должны быть выполнены условия 1.7.104.

При использовании заземляющего устройства одновременно для электроустановок напряжением до 1 кВ с глухозаземленной нейтралью сопротивление заземляющего устройства должно быть не более указанного в 1.7.101 либо к заземляющему устройству должны быть присоединены оболочки и броня не менее двух кабелей на напряжение до или выше 1 кВ или обоих напряжений, при общей протяженности этих кабелей не менее 1 км.

1.7.98. Для подстанций напряжением 6-10/0,4 кВ должно быть выполнено одно общее заземляющее устройство, к которому должны быть присоединены:

1) нейтраль трансформатора на стороне напряжением до 1 кВ;

2) корпус трансформатора;

3) металлические оболочки и броня кабелей напряжением до 1 кВ и выше;

4) открытые проводящие части электроустановок напряжением до 1 кВ и выше;

5) сторонние проводящие части

Вокруг площади, занимаемой подстанцией, на глубине не менее 0,5 м и на расстоянии не более 1 м от края фундамента здания подстанции или от края фундаментов открыто установленного оборудования должен быть проложен замкнутый горизонтальный заземлитель (контур), присоединенный к заземляющему устройству.

1.7.99. Заземляющее устройство сети напряжением выше 1 кВ с изолированной нейтралью, объединенное с заземляющим устройством сети напряжением выше 1 кВ с эффективно заземленной нейтралью в одно общее заземляющее устройство, должно удовлетворять также требованиям 1.7.89-1.7.90.

Заземляющие устройства электроустановок напряжением до 1 кВ в сетях с глухозаземленной нейтралью

1.7.100. В электроустановках с глухозаземленной нейтралью нейтраль генератора или трансформатора трехфазного переменного тока, средняя точка источника постоянного тока, один из выводов источника однофазного тока должны быть присоединены к заземлителю при помощи заземляющего проводника.

Искусственный заземлитель, предназначенный для заземления нейтрали, как правило, должен быть расположен вблизи генератора или трансформатора. Для внутрицеховых подстанций допускается располагать заземлитель около стены здания.

Если фундамент здания, в котором размещается подстанция, используется в качестве естественных заземлителей, нейтраль трансформатора следует заземлять путем присоединения не менее чем к двум металлическим колоннам или к закладным деталям, приваренным к арматуре не менее двух железобетонных фундаментов.

При расположении встроенных подстанций на разных этажах многоэтажного здания заземление нейтрали трансформаторов таких подстанций должно быть выполнено при помощи специально проложенного заземляющего проводника. В этом случае заземляющий проводник должен быть дополнительно присоединен к колонне здания, ближайшей к трансформатору, а его сопротивление учтено при определении сопротивления растеканию заземляющего устройства, к которому присоединена нейтраль трансформатора.

Во всех случаях должны быть приняты меры по обеспечению непрерывности цепи заземления и защите заземляющего проводника от механических повреждений.

Если в PEN-проводнике, соединяющем нейтраль трансформатора или генератора с шиной PEN распределительного устройства напряжением до 1 кВ, установлен трансформатор тока, то заземляющий проводник должен быть присоединен не к нейтрали трансформатора или генератора непосредственно, а к PEN-проводнику, по возможности сразу за трансформатором тока. В таком случае разделение PEN-проводника на РЕ- и N-проводники в системе TN-S должно быть выполнено также за трансформатором тока. Трансформатор тока следует размещать как можно ближе к выводу нейтрали генератора или трансформатора.

1.7.101. Сопротивление заземляющего устройства, к которому присоединены нейтрали генератора или трансформатора или выводы источника однофазного тока, в любое время года должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. Это сопротивление должно быть обеспечено с учетом использования естественных заземлителей, а также заземлителей повторных заземлений PEN- или PE-проводника ВЛ напряжением до 1 кВ при количестве отходящих линий не менее двух. Сопротивление заземлителя, расположенного в непосредственной близости от нейтрали генератора или трансформатора или вывода источника однофазного тока, должно быть не более 15, 30 и 60 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока.

При удельном сопротивлении земли ρ > 100 Ом м допускается увеличивать указанные нормы в 0,01 ρ раз, но не более десятикратного.

1.7.102. На концах ВЛ или ответвлений от них длиной более 200 м, а также на вводах ВЛ к электроустановкам, в которых в качестве защитной меры при косвенном прикосновении применено автоматическое отключение питания, должны быть выполнены повторные заземления PEN-проводника. При этом в первую очередь следует использовать естественные заземлители, например, подземные части опор, а также заземляющие устройства, предназначенные для грозовых перенапряжений (см. гл. 2.4).

Указанные повторные заземления выполняются, если более частые заземления по условиям защиты от грозовых перенапряжений не требуются.

Повторные заземления PEN-проводника в сетях постоянного тока должны быть выполнены при помощи отдельных искусственных заземлителей, которые не должны иметь металлических соединений с подземными трубопроводами.

Заземляющие проводники для повторных заземлений PEN-проводника должны иметь размеры не менее приведенных в табл. 1.7.4.

Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

МатериалПрофиль сеченияДиаметр, ммПлощадь поперечного сечения, ммТолщина стенки, мм
Сталь чернаяКруглый:
для вертикальных заземлителей;
для горизонтальных заземлителей
Прямоугольный
Угловой
Трубный
16
10


32


100
100


4
4
3,5
Сталь оцинкованнаяКруглый:
для вертикальных заземлителей;
для горизонтальных заземлителей
Прямоугольный
Трубный
12
10

25


75


3
2
МедьКруглый
Прямоугольный
Трубный
Канат многопроволочный
12
-20
1,8*

50

35

2
2

___________
* Диаметр каждой проволоки.

1.7.103. Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой ВЛ в любое время года должно быть не более 5, 10 и 20 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. При этом сопротивление растеканию заземлителя каждого из повторных заземлений должно быть не более 15, 30 и 60 Ом соответственно при тех же напряжениях

При удельном сопротивлении земли ρ > 100 Ом·м допускается увеличивать указанные нормы в 0,01 ρ раз, но не более десятикратного.

Предыдущая
РазноеДелаем токопроводящий клей из подручных материалов
Следующая
РазноеЧто такое фаза в электричестве?
Ссылка на основную публикацию
Мы используем cookie-файлы для наилучшего представления нашего сайта. Продолжая использовать этот сайт, вы соглашаетесь с использованием cookie-файлов.
Принять
